Interruttore a Film sottile: il nucleo di controllo dei moderni prodotti elettronici

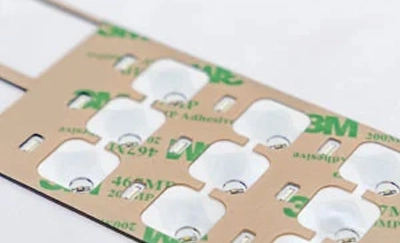

La struttura tipica di un interruttore a membrana è una struttura multistrato composta da un materiale isolante e un materiale conduttivo con una buona elasticità. È un interruttore a pulsante piatto e autobloccante. Il processo di produzione dell'interruttore a membrana viene realizzato principalmente utilizzando la serigrafia. Secondo il contatto e il circuito preprogettati, l'inchiostro conduttivo viene stampato su una pellicola flessibile in poliestere (PET) e la pellicola del circuito stampato viene combinata con un substrato flessibile stampato, scheda PCB o altri materiali del pannello. Rispetto ai tradizionali interruttori meccanici,Interruttori a membranaAvere i vantaggi di una struttura semplice, un bell'aspetto, un'eccellente resistenza ambientale e una lunga durata. Allo stesso tempo, a causa della struttura unica degli interruttori a membrana, sono più favorevoli allo sviluppo di dispositivi elettronici verso direzioni leggere, sottili, corte, piccole e altamente intelligenti.

Le funzioni e la gamma di applicazioni degli interruttori a membrana

Gli interruttori a membrana non sono solo un nuovo tipo di pannello o un componente a interruttore singolo, ma un nuovo tipo di dispositivo elettronico basato sul principio di funzionamento dei sensori di pressione a membrana. Possono essere integrati nell'intero pannello di una macchina o utilizzati come etichette funzionali. Possono anche servire come decorazione dall'aspetto o semplicemente come pulsanti dell'interruttore. Basato sul nucleo dei sensori di pressione a membrana e sulla possibilità di utilizzare vari materiali del substrato, gli interruttori a membrana possono ottenere molte funzioni diverse. Oggi possono essere viste in elettrodomestici, elettronica 3C, controlli automobilistici e altri campi. Per cui,Interruttori a membrana personalizzatiSono chiamate in modo adeguato l'assemblaggio di prodotti per dispositivi elettronici che integrano funzionalità e decorazioni.

Come nuovo dispositivo elettronico, anche se l'applicazione e la diffusione di interruttori a membrana nel mercato internazionale sono state applicate negli anni 1980, con lo stato di tecnologia e lo sviluppo e l'applicazione di nuovi materiali, la loro gamma di applicazioni si è diffusa in vari campi come industria, agricoltura, difesa, ricerca scientifica, medicina, Automazione per ufficio, elettrodomestici e giocattoli per bambini. Soprattutto dopo essere entrata nel 21 ° secolo, il mercato dell'elettronica di consumo 3C in piena espansione ha portato lo sviluppo continuo di interruttori a membrana verso la miniaturizzazione, l'intelligenza e la multifunzionalità.

Il principio tecnico degli interruttori a membrana

Gli interruttori a membrana sono in realtà un set di interruttori tattili che sono necessari per la trasmissione di istruzioni operative ai circuiti posteriori della macchina. In condizioni normali, il contatto tra gli strati superiori e inferiori dell'interruttore è separato a causa dello spazio in base allo spessore dello strato di isolamento del parabrezza nell'interruttore a membrana (anche in una struttura del circuito a strato singolo, le piastre di contatto del circuito sono separate in un modo simile al labirinto). Quando una forza esterna che raggiunge un punto corrispondente viene applicata a un pulsante specifico sul pannello, i due contatti corrispondenti al pulsante si chiudono istantaneamente. Allo stesso tempo, il segnale viene inviato al circuito posteriore attraverso la spina collegata, facendo funzionare la macchina secondo le istruzioni preimpostate. Quando la forza esterna viene rimossa, a causa dell'elasticità del materiale di base dell'interruttore a membrana, i contatti si separano rapidamente e ripristinano. In questo momento, è stato stabilito l'ingresso di un segnale e lo stato di lavoro della macchina non è colpito dalla separazione dei contatti.

IlProduttore di tastiere personalizzateProgetta spesso questi interruttori a membrana per soddisfare i requisiti operativi specifici e le interfacce utente, fornendo sia funzionalità che durata in varie applicazioni.
