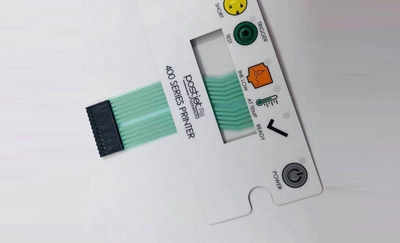

Di cosa sono realizzati gli interruttori a membrana a led?

Gli interruttori a membrana a led sono molto popolari nel mercato dell'industria elettronica. Non sai cosa sono gli interruttori a membrana a led, ma devi aver visto i tapis roulant, i telecomandi elettronici e le apparecchiature mediche. L'interruttore a membrana sembra molto leggero e non accattivante. Ma la sua struttura interna è molto diversa. Se hai compreso meglio la struttura del prodotto, ti sarà più comodo quando usi questo prodotto.

Ogni livello di interruttore a membrana led

L'interruttore a membrana a led può essere composto da 4-8 livelli.

L'interruttore a membrana a led a quattro livelli è composto dai principali strati integrati:

1. Overlay-il modo più comune è utilizzare la serigrafia per stampare su fogli da 0.1-0.5mm. Di solito puoi personalizzare testo, loghi e motivi.

2. Adesivo: la funzione principale è incollare la sovrapposizione e lo strato inferiore insieme

3. Circuit: stampato con inchiostro conduttivo per organizzare le proprietà elettriche richieste dai clienti. PCB e FPC possono essere utilizzati anche come circuiti, quando i clienti hanno bisogno di circuiti più piccoli o circuiti più complessi.

4. Adesivo: un foglio adesivo finale viene posizionato sul retro dell'interruttore per aiutare nell'assemblaggio del dispositivo finale.

Questo tipo di interruttore a membrana a led con struttura a quattro strati non ha una cupola metallica. Questo tipo di struttura ha un costo più basso ed è adatto a prodotti che prendono in conto gli effetti sui costi. Dal momento che l'interruttore a membrana a led ha led all'interno, l'altezza dei led è di circa 0.3-0.8mm, quindi se il pannello non ha pulsanti, puoi scegliere di aumentare lo spessore dell'adesivo a 0.4-0.9mm o puoi ridurre lo spessore dell'interruttore a membrana mediante goffratura. Se il prodotto ha una funzione a pulsante, le finestre a led devono essere goffrate, in caso che la finestra del pannello sia rotta.

Il 6 livelliMembrana LEDL'interruttore è composto dai principali strati integrati, che è anche la struttura dell'interruttore a membrana più comune.

1. Overlay: il modo più comune è utilizzare la serigrafia per stampare su fogli da 0.1-0.5mm. Di solito puoi personalizzare testo, loghi e motivi. La maggior parte delle volte il prodotto ha bisogno di pulsanti e led windows per goffrare. La forma dell'urto dipende dalle esigenze del cliente.

2. Adesivo selettivo: la funzione principale è di incollare la sovrapposizione e lo strato inferiore insieme

3. Strato tattile: fissare la cupola metallica per evitare lo spostamento della cupola metallica durante l'uso. Quando il prodotto necessita di protezione dell'elettricità statica, possiamo anche utilizzare PI o ESD stampato su questo strato per evitare che l'elettricità statica danneggi il prodotto.

4. Spacer: separare gli strati del circuito superiore e inferiore, il distanziatore è in genere formato da poliestere stabilizzato al calore tra due strati di adesivi acrilici.

5. Circuit: stampato con inchiostro conduttivo per organizzare le proprietà elettriche richieste dai clienti. PCB e FPC possono essere utilizzati anche come circuiti, quando i clienti hanno bisogno di circuiti più piccoli o circuiti più complessi.

6. Adesivo di montaggio: un foglio adesivo finale viene posizionato sul retro dell'interruttore per aiutare nell'assemblaggio del dispositivo finale.

I led a 8 livelliScheda interruttore a membranaÈ lo stesso dei primi 6 livelli dell'interruttore a membrana a 6 livelli, ma il 7 è leggermente diverso. Il motivo principale è che la cupola e i led in metallo non possono essere installati nel circuito contemporaneamente, o vuoi risparmiare sui costi senza utilizzare FPC o PCB come circuito.

Circuito 7. LEDs: assemblare i led sul fondo, risparmiando il layout del circuito shrapnel del 6 ° strato.

Il foglio adesivo finale 8.a viene posizionato sul retro dell'interruttore per aiutare nell'assemblaggio del dispositivo finale.

Funzioni e componenti aggiuntivi dell'interruttore a membrana led:

L'interruttore a membrana As LEDs può aggiungere alcune funzioni e componenti, il prodotto sarà più eccezionale e anche il prodotto può essere utilizzato più ampiamente.

1. Backplane: viene utilizzato come funzione di supporto ed è un accessorio dell'interruttore a membrana indipendente. I materiali opzionali sono FR4 o backplane in metallo.

2. Schermatura: per prevenire interferenze EMI e radiofrequenza, aggiungi uno strato di stampa antistatica, che può essere portato a terra attraverso un cavo o un perno extra.

3.oca: a volte i clienti hanno bisogno di attaccare direttamente la finestra al pannello invece di attaccare alla colla di superficie. In questo momento, è necessario utilizzare un nastro adesivo OCA e allo stesso tempo, aspirapolvere per evitare la generazione di bolle nell'incollaggio della finestra e del pannello.

4. Aumenta la protezione del Mylar al circuito: a volte gli accessori elettronici sono affilati e facili da graffiare l'inchiostro di protezione del circuito del prodotto, quindi scegli Mylar per proteggere il circuito del prodotto e rendere il prodotto più resistente.

5. Struttura impermeabile: compounding la struttura del circuito per formare una struttura impermeabile, l'interruttore a membrana a LED può anche raggiungere il livello impermeabile IP68 proprio come un normaleInterruttore a membrana sigillato.

6. Epoxy: trasferire la tastiera in gomma siliconica all'interruttore a membrana per rendere il prodotto più bello e allo stesso tempo aumentare il valore aggiuntivo.

Gli interruttori a membrana a led di alta qualità sono ampiamente utilizzati in vari settori. Come scegliere un prodotto adatto, quindi abbiamo bisogno di capire la struttura del prodotto, ed è per questo che Niceone-tech ha integrato questa informazioni. Hope le informazioni possono aiutare i clienti che hanno bisogno di acquistare l'interruttore a membrana a led.
