Quali sono i vantaggi e le applicazioni dell'interruttore a membrana Non tattile a quattro strati e sei strati?

Introduzione

Gli interruttori a membrana Non tattili sono una pietra miliare nell'elettronica moderna, che offre sia funzionalità che un design elegante. Questi interruttori sono disponibili principalmente in due configurazioni: strutture a quattro strati e sei strati, ciascuna con caratteristiche uniche. Questo articolo esplora questi errori, spargimento di luce sulle loro applicazioni e vantaggi specifici.

Struttura a quattro strati

Descrizione e componenti

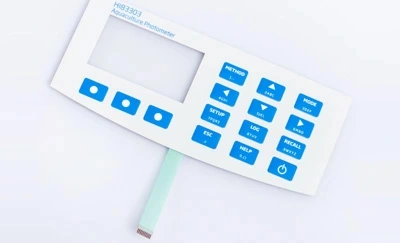

L'interruttore a membrana non tattile a quattro strati è in genere composto da una sovrapposizione grafica, un distanziatore, un circuito stampato e uno strato adesivo posteriore. Questa struttura è distinta dalla sua stampa di punti d'argento conduttivi sul retro del pannello, con i circuiti che si trovano nel terzo strato.

Duplicatori di chiavi

1. Percorso conduttivo: nella struttura standard a quattro strati, toccando i cavi di sovrapposizione al completamento del circuito, un design ampiamente utilizzato per la sua semplicità.

2. Printing conditions: viene data particolare attenzione al processo di stampa, inclusa l'aggiunta di punti UV per evitare il completamento di circuiti non intenzionali.

3. Spessore distanziatore: lo spessore dello strato distanziatore adesivo viene mantenuto tra 0.05 e 0.1mm.

4. Opzione circuito capacitivo: una variante economica utilizza circuiti capacitivi. Mentre questo riduce i costi di produzione, richiede una maggiore precisione nel design IC.

Struttura a sei strati

Descrizione e componenti

A contrasto, la struttura a sei strati aggiunge due strati In più: un backer rigido e uno strato tattile. Qui, i punti d'argento conduttivi vengono stampati sul circuito PET del terzo strato, con il quinto strato che ospita i circuiti standard.

Duplicatori di chiavi

1. Stabilità del circuito: il posizionamento di punti d'argento e strati aggiuntivi nella struttura a sei strati migliora la stabilità del circuito.

2. Costi di intaglio: anche se più stabile, questo design aumenta un costo di produzione più elevato.

3. Opzione circuito capacitivo: simile alla struttura a quattro strati, è disponibile un'opzione di circuiti capacitivi, prestazioni di bilanciamento con i costi.

Analisi comparata

Quattro strati vs sei strati

La differenza primaria sta nella complesso strutturale e nella stabilità del circuito. La struttura a quattro strati, comunemente utilizzata a causa della sua efficienza in termini di costi, è adatta per applicazioni in cui sono key budget e semplicità. Di contro, la struttura a sei strati, con la sua maggiore stabilità e durata, si adatta a ambienti più difficili.

Scegliere la struttura destra

Motivi per la selezione

La selezione tra le due strutture dipende da fattori come restrizioni sui costi, ambiente applicativo e requisiti funzionali specifici. La struttura a quattro strati è prevalente a causa della sua natura economica ed è in genere preferita nelle applicazioni in cui il controllo dei costi è una priorità.

Risultato

In fine, gli interruttori a membrana non tattili a quattro strati e sei strati hanno i loro vantaggi e applicazioni. La consapevolezza di tali differenze è vitale per i designer e gli ingegneri per fare scelte sicure, garantire il giusto equilibrio tra costi, funzionalità e prestazioni.
