Hai mai usato un forno a microonde, un telecomando TV o una calcolatrice? Se sì, hai interagito con un interruttore a membrana. Gli interruttori a membrana sono componenti elettronici sottili, flessibili e durevoli che consentono agli utenti di inserire i comandi in dispositivi elettronici.
In questo articolo, ci immergeremo nel mondo degli interruttori a membrana, capendo cosa sono, come funzionano e dove vengono utilizzati. Inizia.

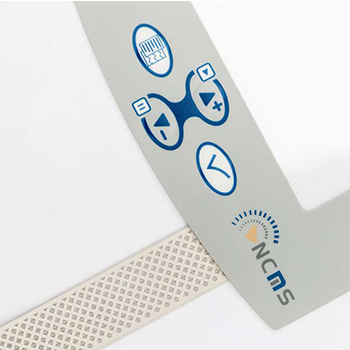

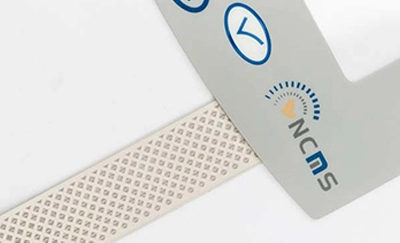

Gli interruttori a membrana sono componenti elettronici realizzati con diversi strati di materiali, tra cui un circuito stampato (PCB), un distanziatore, una sovrapposizione grafica e un inchiostro conduttivo. Forniscono un'alternativa affidabile ed economica agli interruttori meccanici, in quanto offrono un funzionamento morbido e silenzioso, ma richiedono uno spazio e una potenza minimi.
Gli interruttori a membrana possono avere diverse configurazioni, come tattili, non tattili e capacitivi. Gli interruttori tattili forniscono feedback tattile quando attivati, mentre gli interruttori non tattili non lo fanno. Gli interruttori capacitivi utilizzano un meccanismo sensibile al tocco per rilevare la presenza di un dito, senza alcun bisogno di pressione fisica.
La composizione di un interruttore a membrana dipende dal tipo e dallo scopo. La maggior parte degli interruttori a membrana condividono i principali strati:
Sovrapposizione grafica: lo strato superiore dell'interruttore a membrana, che presenta i simboli stampati, il testo e la grafica che riflettono i comandi che l'utente può inserire.
Strato adesivo: uno strato sottile di materiale adesivo che attacca la sovrapposizione grafica allo strato successivo.
Distanziale di sovrapposizione: uno strato che separa la sovrapposizione grafica dallo strato del circuito superiore, fornendo uno spazio per la forza di azionamento.
Strato del circuito superiore: uno strato di film in poliestere, che include il circuito stampato che collega la sovrapposizione grafica con lo strato del circuito inferiore.
Strato adesivo: un secondo strato di materiale adesivo che attacca lo strato del circuito superiore allo strato del circuito inferiore.
Strato del circuito inferiore: uno strato di film in poliestere, che include il circuito stampato che collega l'interruttore A membrana al dispositivo elettronico.
Strato adesivo: un terzo strato di materiale adesivo che attacca lo strato del circuito inferiore alla superficie del dispositivo.
La funzionalità di un interruttore a membrana dipende dalla sua configurazione e design. La maggior parte degli interruttori a membrana funziona secondo il principio che segue:
L'utente applica una forza sulla sovrapposizione grafica, che la deforma e chiude lo spazio con il distanziatore di sovrapposizione.
La deformazione della sovrapposizione grafica porta i circuiti superiori e inferiori in contatto, crea una connessione elettrica.
Il collegamento elettrico invia un segnale al dispositivo elettronico, indica il comando di ingresso.
Il dispositivo elettronico elabora il segnale e risponde di modo, visualizza un messaggio, attiva una funzione o esegue un'attività.
Gli interruttori a membrana sono ampiamente utilizzati in vari dispositivi elettronici e settori, come ad esempio:
Dispositivi medici: gli interruttori a membrana vengono utilizzati in apparecchiature mediche, come macchine ad ultrasuoni, analizzatori di sangue e ventilatori, per la loro elevata affidabilità, facilità di pulizia e resistenza a batteri e fluidi.
Elettronica di consumo: gli interruttori a membrana vengono utilizzati nei prodotti di consumo, come telecomandi, tastiere e controller di gioco, per il loro profilo basso, soft touch e opzioni di personalizzazione.
Controlli industriali: gli interruttori a membrana vengono utilizzati in macchinari industriali, come linee di produzione, robot e pannelli di controllo, per la loro durata, resistenza agli ambienti difficili
