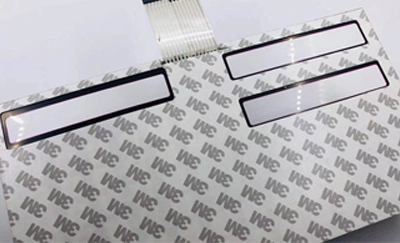

La struttura dell'interruttore a membrana Non tattile

Gli interruttori a membrana sono divisi in due categorie: tattili e non tattili. Il tipo Non tattile di solito ha due tipi di strutture non tattili: tipo piatto tipo non tattile e telaio chiave convesso (in alcuni casi punto cieco convesso). Questo articolo si concentra su interruttori a membrana non tattili.

Interruttore a membrana tattile 1. Bubble

Ci sono due tipi comuni di tipo touch bubbling: il circuito superiore e il pannello sono sia bubbling che il pannello bubbling. Per alcune strutture ultrasottili, il circuito superiore viene rimosso e i contatti del circuito superiore vengono stampati direttamente sul pannello. Le vesciche dell'interruttore a membrana sono formate scalando lo stampo con pressione idraulica, in modo che il corpo chiave sia leggermente gonfio, leggermente superiore al pannello, formando una chiave dell'interruttore a membrana tridimensionale. Il materiale è realizzato in PET con eccellente tenacità e restringimento termico. Le bolle formano una resilienza, quindi l'interruttore a membrana sensibile al tocco della bolla gorgogliante ha una sensazione molto buona e prestazioni elettriche sensibili, ma fai attenzione a non farlo per molto tempo in un ambiente ad alta temperatura, dato che l'alta temperatura attenuerà la sensazione delle chiavi.

Gli interruttori a membrana a bolle utilizzano in generale il gorgogliamento sia sul circuito superiore che sul pannello. Quando il circuito superiore non bolle, valuta la posizione della scanalatura di ventilazione e crea piccoli fori nel circuito superiore per i fori dell'aria e, se necessario, nel circuito inferiore. I punti di isolamento ragionevoli vengono aggiunti ai contatti per evitare il pericolo nascosto di cortocircuito e connessione; È necessario tenere in conto della deformazione del pannello dopo che il pannello è invecchiato ad alta temperatura. Se il tempo di cottura è troppo lungo, la deformazione sarà grande. Sarà fonte di grandi problemi per l'assemblaggio e la pasta dell'interruttore a membrana. Se il tempo di cottura ad alta temperatura è troppo breve, il tempo di invecchiamento dei contatti sul pannello non sarà sufficiente, i contatti saranno facilmente indossati, E la durata del prodotto sarà ridotta.

Interruttore a membrana tattile 2. Shrapnel (cupola)

L'interruttore a membrana tattile shrapnel (dome) significa che la schegge è fissa sul circuito inferiore per formare un palo come circuito superiore. Quando lo shrapnel viene pressato, è collegato all'altro polo del circuito inferiore per formare un anello. Le chiavi dell'interruttore a membrana tattile shrapnel possono essere progettate per essere diversificato, rendendo il prodotto più stabile e affidabile, E allo stesso tempo migliorare l'effetto decorativo del prodotto per ottenere un aspetto perfetto. Il pannello può essere progettato come piano, piano convesso sferico, convesso e la forma può essere di forma irregolare come cerchio, quadrato, triangolo, ecc. Quando il pulsante è progettato come bordo del pulsante piano o convesso e punto cieco, lo strato adesivo della superficie dovrebbe essere addensato. C' è abbastanza spazio per far viaggiare liberamente le schegge. Se la sensazione della mano non è buona, una piccola guarnizione dovrebbe essere aggiunta al retro dei tasti del pannello; il design dello strato di fissaggio della schegge può essere diviso in fori di punzonatura nelle posizioni chiave corrispondenti (il diametro del foro dovrebbe essere inferiore alla schegge). O gorgogliamento, Il design di punzonatura si sente più croccante e la forza è uniforme e il design bubbling fornisce una migliore sigillatura generale.

La seconda struttura del tipo touch shrapnel significa che la schegge viene aggiunta direttamente alla posizione chiave del circuito superiore per migliorare la sensazione. Quando il numero di chiavi è particolarmente grande, la forma generale è piccola e non c' è spazio per il cablaggio, è progettata come struttura del circuito superiore e inferiore, ma questa la sensibilità di questa struttura è leggermente più debole, la forza di pressatura dovrebbe essere leggermente più grande, E il tempo per rilasciare il dito dovrebbe essere leggermente più lungo.
