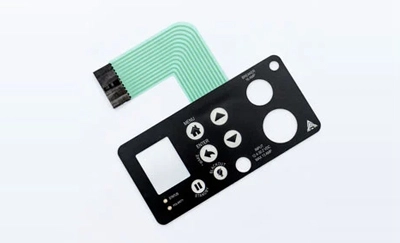

Le prestazioni della tastiera a membrana FPC sono direttamente legate all'uso normale della tastiera a membrana

Quando la tastiera a membrana viene trasformata in un "interruttore", i fili di collegamento dei tasti della funzione sono pre-collegati insieme. A differenza dei componenti dell'interruttore discreti, i pin di ogni interruttore devono essere collegati con i fili di saldatura. Il circuito dell'interruttore a membrana può evitare errori di saldatura, risparmiare tempo di saldatura e facilitare l'assemblaggio e la connessione. Questa è anche la convenienza e affidabilità dell'interruttore a membrana. Dal momento che la connessione della tastiera a membrana è prefabbricata, il design del circuito dell'interruttore a membrana dovrebbe essere inviato al produttore come documento di processo.

Esplora i due metodi di progettazione del circuito chiave per gli interruttori a membrana FPC

Uno è il metodo del cavo ordinario, dove tutti gli interruttori a membrana sono collegati a un singolo filo e l'altra estremità del filo è separata. Il vantaggio è che ogni contatto può controllare direttamente una funzione specifica. In questo caso, il segnale ottenuto non richiede una decodifica aggiuntiva nel circuito di back-end. Questo tipo di connessione di solito ha solo alcuni tasti funzionali disponibili. Quando il numero di contatti è grande, il numero di derivazioni è corrispondente e il numero totale di linee di uscita è maggiore del numero di interruttori, che non favorisce la connessione generale delInterruttore a membrana fpc. L'altro è il metodo di allineamento della matrice x-y, che è composto da righe e colonne della matrice. Una estremità del contatto viene disegnata dalle linee nella stessa direzione (direzione x), a partire dal numero di contatti, E l'altra estremità del contatto dell'interruttore a membrana è disegnata dalle linee comuni nella stessa direzione (direzione y). In questo modo, l'array di matrice può formare qualsiasi combinazione x-y di contatti. La decodifica è di solito impostata nel circuito di back-end prima di controllare ogni funzione specifica, ma non è difficile nel circuito logico.

Utilizzando il metodo della matrice x-y, le linee di uscita sono più piccole. In alcuni circuiti dell'intera macchina, o a causa delle condizioni di lavoro (corrente di lavoro e tensione di lavoro) di alcuni componenti, o per evitare che il circuito dell'interruttore interferisca con i componenti, alcuni tasti dell'interruttore possono essere trattati in modo speciale. Nella progettazione del circuito dell'interruttore a membrana FPC, è possibile utilizzare una modalità mista di autobus ordinario e un cavo singolo. (Puoi contattare ilProduttore di tastiere a membrana))

La guida essenziale alla progettazione del circuito dell'interruttore a membrana FPC per una produzione efficiente

La matrice di design dovrebbe essere coerente con le posizioni chiave reali, facile da testare ed evitare errori. Durante il disegno dello schema elettrico, la funzione di ogni chiave dovrebbe essere contrassegnata direttamente nella matrice, in modo che sia corrispondente alla posizione effettiva della chiave e sia impostata in ordine da sinistra a destra. A prima vista, non è necessario inserire le relazioni sui circuiti. Come parte del sistema di controllo, include non solo gli interruttori e il loro cablaggio, ma anche un gruppo di fili fabbricati contemporaneamente e collegati al circuito di back-end. Le posizioni di uscita dei due derivazioni devono essere le stesse della posizione di uscita del loop posteriore, e si dovrebbe prendere in mano la logica e la praticità della connessione. Allo stesso tempo, i fili metallici devono essere collegati al substrato per ridurre al minimo la piegatura e rendere i fili metallici il percorso più breve ed economico.

Per mantenere una buona connessione con i componenti del circuito, la distanza tra il filo e il cavo è di solito in pollici. Il numero di derivazioni dipende dal numero di chiavi o dalla necessità di cavi, ma dovrebbe essere limitato dalle specifiche del connettore. A volte, per misurare e scoprire la connessione tra ogni pin, ci dovrebbe essere una linea tra i pin delle file e delle colonne, E una linea tra il bus comune e ogni pin per separarli. Quando il numero di linee di uscita non corrisponde, le "posizioni della linea fittizia" devono essere utilizzate per abbinare le posizioni di linea selezionate e devono essere coerenti con le linee di uscita del loop posteriore collegato per evitare che la linea venga disconnessa dalla connessione e dalla parte posteriore loop. La lunghezza dei cavi dell'interruttore a membrana FPC e il circuito sono realizzati sullo stesso substrato di pellicola e hanno la flessibilità per soddisfare le esigenze di piegatura, la loro lunghezza dovrebbe essere leggermente più lunga rispetto alla lunghezza effettiva (linea retta). In ogni caso, se è troppo lungo e pesante, aumenta anche la difficoltà e il costo di produzione, e se è troppo corto, sarà un errore per l'inserimento.

Cerchi interruttori a membrana FPC di alta qualità? Contatta uno dei principaliProduttori di interruttori a membrana, Niceone-Tech, oggi!
