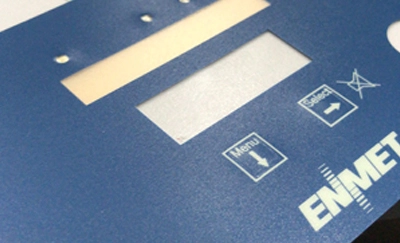

La tastiera dell'interruttore a membrana incorporata a LED ha due strutture di circuiti LED e circuiti inferiori nello stesso strato e diversi strati

La struttura dello stesso strato del circuito LED e del circuito inferiore è abbastanza semplice, ma la finestra LED deve essere convessa, in caso negativo, la lampada a LED solleverà il pannello, E il LED è anche facilmente danneggiato da una forte pressione. Il LED 0603 è più corto ma il pad è più piccolo. È difficile saldare. L'altezza del LED 0806 è comunemente di 0.8mm. Il pad è grande e la saldatura virtuale è inferiore; Se lo spessore della tastiera dell'interruttore a membrana generale è spesso, la finestra a LED non è necessario essere convessa.

Ci sono due tipi diTastiera a membrana impermeabileStrutture. La struttura impermeabile è progettata in generale come una struttura incorporata a zigzag. Una struttura è lo stesso materiale. Il prodotto finito è diviso in due parti e la parte del circuito è incorporata nella parte del pannello per formare un prodotto. Questa struttura è più comunemente usata, ogni strato di colla deve utilizzare la colla impermeabile; E la struttura del telaio esterno della tastiera dell'interruttore a membrana con il pannello, la parte del circuito è incorporata all'interno per eseguire in un intero. La colla impermeabile può utilizzare in generale muslimor 3 mgtm920.

La struttura del tipo di guida della luce significa che il foglio di guida della luce è incorporato nella tastiera dell'interruttore a membrana convenzionale, E il LED della luce laterale viene utilizzato per illuminare il pulsante (può essere utilizzato anche il foglio di luce fredda EL). La tastiera dell'interruttore a membrana può essere utilizzata di notte e in luoghi con luce non sufficiente, che è più ornamentale. Quando si realizzano i tasti dell'interruttore a membrana a guida di luce, è necessario tenere in conto che il pannello e il lato delTastiera dell'interruttore a membranaNon deve perdere luce e luce incrociata. Tutti gli adesivi bifacciali devono utilizzare un adesivo nero. Dopo aver aggiunto la guida alla luce, la sensazione del pulsante diventa debole e una guarnizione viene aggiunta sul retro della posizione del pulsante sul pannello per migliorare la sensazione.

La struttura a doppia piegatura è anche da utilizzare quando c' è un gran numero di pulsanti e la forma generale è piccola e non c' è spazio per il cablaggio. È progettato come una struttura del circuito superiore e inferiore. Questa struttura presta particolare attenzione al processo di piegatura da eseguire sotto il riscaldamento, tenendo conto della durata utile l'effetto dell'aumento sulla curva.

Ogni struttura ha le sue caratteristiche. All'inizio del design, la struttura più adatta viene selezionata per produrre prodotti di alta qualità e servire la maggior parte degli utenti. Se hai bisogno di interruttori a membrana personalizzati, si prega di contattare Niceone-techProduttore di tastiere a membrana.
