Requisiti di ispezione tecnica per interruttori a membrana

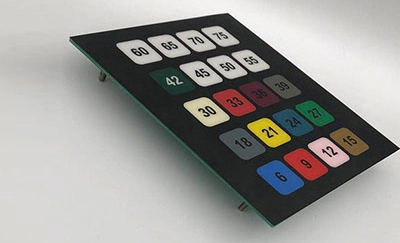

L'interruttore a membrana è composto da quattro parti: pannello, circuito superiore, strato isolante e circuito inferiore. È un interruttore normalmente aperto touch-on leggero. In condizioni normali, i due contatti dell'interruttore a membrana sono in uno stato disconnesso. Quando viene applicata una forza esterna ai contatti dell'interruttore a membrana, i due contatti normalmente aperti vengono collegati istantaneamente. Dopo la scomparsa della forza esterna, i contatti dell'interruttore tornano allo stato normalmente aperto. Di solito, i contatti del circuito superiore si aggiungono pezzi di rigonfiamento o cupola (good feel). Quando l'interruttore a membrana viene pressato, i contatti del circuito superiore sono deformati verso il basso e sono in contatto con la piastra del palo del circuito inferiore. Dopo il rilascio del dito, i contatti del circuito superiore rimbalzano indietro, il circuito è scollegato e il circuito attiva un segnale. Come professionistaProduttore di tastiere a membrana, Il NiceoneTastiera a membrana personalizzataHa una struttura rigorosa, un bell'aspetto e buone prestazioni di tenuta. Ha le caratteristiche della resistenza all'umidità e una lunga durata. Ampiamente utilizzato nelle comunicazioni elettroniche, strumenti di misurazione elettronici, controllo industriale, attrezzature mediche, l'industria automobilistica, strumentazione, elettrodomestici, attrezzature militari e altri campi.

1. Il materiale e la forma dell'interruttore a membrana finito

(1) materiale: substrato, pasta d'argento, inchiostro al carbonio, distanziatore, adesivo, piastra di rinforzo e stampa isolante devono essere conformi ai disegni.

(2) forma: la forma, il circuito del conduttore, il trattamento dell'isolamento, la combinazione del pannello di rivestimento, ecc. devono essere conformi ai disegni o fornire campioni fisici.

2. Aspetto dell'interruttore a membrana

(1) stato combinato: non ci dovrebbe essere trucioli di materiale residuo, corpi estranei, macchie, urti o grasso attaccato alla superficie e all'interno, impronte digitali sul circuito, E sbavature sulla forma perforata sulla superficie.

(2) graffi: tutte le linee e i contatti non devono avere segni di taglio che corrono all'interno e all'esterno (vale a dire che i segni di taglio vengono tagliati dalla linea al substrato). I leggeri graffi sono anche basati sul principio di non incidere sulla loro impedenza. La superficie dell'inchiostro al carbonio è molto incline ai graffi e i graffi sono basati sul principio di non incidere sulla conduzione della linea.

(3) materia straniera: la linea non deve avere nessuna materia straniera attaccata ad essa.

3. Parte del conduttore del circuito dell'interruttore a membrana

(1) spessore del conduttore: in generale, lo spessore del conduttore è controllato a 7-12 micron e dovrebbe essere uniforme e liscio.

(2) difetti e fori dentati dei conduttori: secondo gli standard di disegno, uno è consentito entro ogni intervallo di 50mm.

(3) inchiostro al carbonio: l'inchiostro al carbonio che copre il circuito della pasta d'argento dovrebbe garantire che la pasta d'argento sia completamente coperta e il suo spessore sia di 8-10 micron, E non ci dovrebbe essere un'evidente sporgenza della pasta d'argento.

(4) rotto e cortocircuito: il conduttore non può avere alcun problema di rottura o cortocircuito.

4. Stampa dell'isolamento dell'interruttore a membrana

Tutti i contatti dell'interruttore a membrana devono essere privi di qualsiasi inchiostro isolante. La superficie dell'inchiostro isolante dovrebbe essere piatta per evitare difetti come bolle d'aria o fori stendibiancheria che incidano l'effetto isolante.

(1) forza di adesione: dopo che l'inchiostro isolante è stato essiccato, premere le superfici dell'inchiostro per 24 ore per garantire che l'isolamento non si attacchi tra loro. Dopo aver incollato con nastro sensibile alla pressione per 1 minuto senza bolle d'aria, staccare rapidamente e senza inchiostro.

(2) Jumper: tutte le parti del ponticello sono conformi ai requisiti dei conduttori di linea e tutti i prodotti jumper devono essere soggetti a test di resistenza di isolamento e cortocircuito aperti al 100%. Assicurati che non ci sia circuito aperto o corto e la resistenza di isolamento dovrebbe essere maggiore di 500MΩ (500VDC per 1 minuto).

5. Proprietà meccaniche dell'interruttore a membrana

(1) dimensioni delle frese di punzonatura e estrusione di matrici: le dimensioni delle frese di punzonatura e dell'estrusione non devono essere maggiori di 0.2mm e la posizione dovrebbe essere verso il lato senza conduttori.

(2) offset di posizione delle linee superiori e inferiori: la tolleranza autorizzata dell'offset reciproco delle posizioni centrali dei contatti dell'interruttore delle linee superiori e inferiori è fusci0.5mm.
