Nel mondo della tecnologia a ritmo rapido, le interfacce utente giocano a un ruolo centrale nel garantire interfacce senza soluzione di continuità con dispositivi elettronici. Una soluzione così innovativa è l'interruttore a membrana a matrice. Questo articolo esplorerà la difficoltà dei interruttori a membrana a matrice, esplorando le loro applicazioni, la costruzione, i vantaggi e molto altro. Quindi, intraprenamoli in questo viaggio di scoperta.
Gli interruttori a membrana a matrice hanno trasformato il modo in cui gli utenti intercorrono con i dispositivi elettronici, fornendo una soluzione economica, compatta e durevole per il controllo degli ingressi. Questi interruttori utilizzano un layout a matrice per mappare l'interfaccia utente, rendendo possibile l'integrazione di più pulsanti in una membrana singola e space-efficient. Questo design offre sia semplicità che affidabilità e supporta un'ampia varietà di applicazioni in diversi settori.
La configurazione della matrice consente la creazione di interfacce utente complesse in una piccola area, ideali per dispositivi in cui lo spazio, la durata e l'efficienza sono elementi chiave. Sia in dispositivi medici, controlli automobilistici o elettronica di consumo, gli interruttori a membrana a matrice sono spesso la scelta preferita per i produttori che cercano di migliorare l'esperienza utente riducendo i costi di produzione complessivi.
Gli interruttori a membrana a matrice funzionano su un principio semplice ma efficace: ogni interruttore fa parte di una griglia o della matrice di righe e colonne. Utilizzando questa disposizione, è possibile collegare più interruttori senza bisogno di cablaggio individuale per ciascuno. Ecco come funziona il meccanismo:
Layout a matrice: In un interruttore a membrana a matrice, le file e le colonne di tracce conduttive vengono stampate su strati flessibili. Ogni chiave o pulsante nell'interfaccia è formato all'intersezione di una fila e una colonna.
Attivazione chiave: quando la pressione viene applicata a un pulsante specifico sulla sovrapposizione, fa sì che la fila e la colonna corrispondenti si collegano, completano il circuito. Questo invia un segnale al controller del dispositivo, attivando la funzione corrispondente.
Scansione e decodifica: il controller scansiona costantemente le righe e le colonne. Quando viene premuto un pulsante, rileva la fila attivata e l'intersezione della colonna, che consente di decodificare il pulsante che è stato pressato.
Questo layout efficiente riduce il numero di connessioni di cablaggio necessarie, il che porta a una ridotta difficoltà e costi inferiori nel processo di produzione.

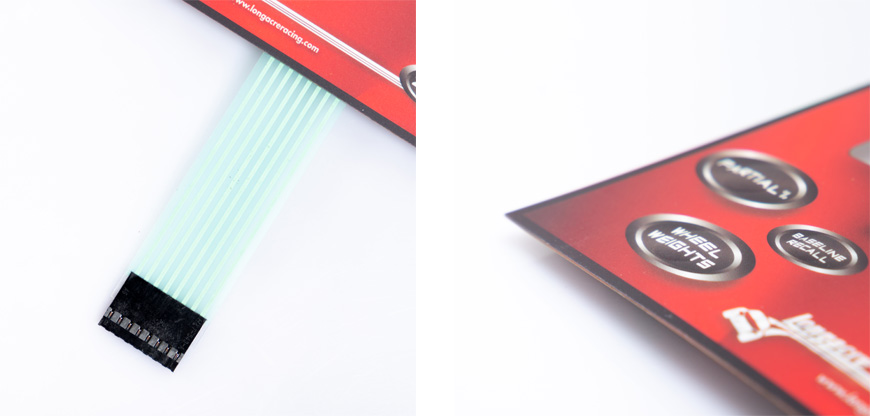

Lo strato di membrana è il più alto, parte flessibile dell'interruttore. È in genere realizzato con materiali come poliestere o policarbonato, che offrono durata e flessibilità. La membrana contiene la sovrapposizione grafica stampata, indica l'interfaccia utente con etichette, simboli o icone corrispondenti a ogni funzione di commutazione. Questo strato protegge anche gli strati del circuito di base e fornisce un'etichetta tattile per l'utente.
Le tracce conduttive formano il cuore della funzionalità dell'interruttore a membrana a matrice. Sono percorsi sottili e flessibili realizzati con materiali come rame o argento che vengono stampati su uno o più strati. In una disposizione a matrice, le tracce sono strutturate In file e colonne, con ogni intersezione corrispondente a un particolare pulsante. Quando la pressione viene applicata alla membrana, la fila e la colonna corrispondenti fanno contatto, completano il circuito elettrico. Le tracce portano la corrente elettrica quando viene premuto un pulsante, l'invio del segnale al controller del dispositivo.
La sovrapposizione grafica è l'interfaccia stampata che si trova sopra lo strato della membrana. Questo overlay non è solo per appeal visivo ma serve anche a guidare le comunicazioni degli utenti. Contiene etichette stampate, simboli o icone che corrispondono alle funzioni specifiche del dispositivo. La sovrapposizione grafica è di solito progettata con tecniche di stampa di alta qualità per garantire una visibilità chiara, con alcuni disegni che incorporano retroilluminazione o illuminazione a LED per una maggiore funzionalità.
Nel settore sanitario, gli interruttori a membrana a matrice sono spesso utilizzati In dispositivi come sistemi di monitoraggio del paziente, pompe per infusione, apparecchiature diagnostiche e imaging diagnostici. Questi interruttori offrono un alto livello di affidabilità, pulizia e utilizzo-frienInterfacce dly che sono vitali nelle impostazioni mediche dove precisione e durata sono di primaria qualità. La superficie facile da pulire dell'interruttore a membrana rende la scelta preferita negli ambienti che richiedono l'igiene.
L'industria automobilistica utilizza interruttori a membrana a matrice per pannelli di controllo, dashboard e sistemi di infotainment. La loro capacità di resistere a temperature estreme, umidità e vibrazioni le rende ideali per l'uso nei veicoli. Gli interruttori a membrana a matrice consentono sistemi di controllo più compatti ed eleganti, rendili una vestibilità perfetta per i modelli di auto moderni, che richiedono sia l'estetica che la funzionalità.
Gli interruttori a membrana a matrice sono comunemente utilizzati nei pannelli di controllo per macchinari industriali e attrezzature di produzione. La loro rigidità, combinata con la loro capacità di resistere a ambienti difficili (come l'esposizione a oli, prodotti chimici, polvere e umidità), le rende adatte alle impostazioni industriali. Questi interruttori aiutano a garantire che i macchinari complessi possono essere azionati in modo efficiente con il minimo rischio di malfunzionamento.
Dai telecomandi ai forni a microonde, gli interruttori a membrana a matrice sono universali nell'elettronica di consumo. Il loro design efficiente e a basso costo è adatto per prodotti di mercato di massa che richiedono interfacce user-friendly. Il feedback tattile e la facilità di personalizzazione rendono la soluzione ideale per un'ampia gamma di prodotti elettronici utilizzati quotidianamente dai consumatori.
Interruttore a membrana a matrice: più conveniente grazie al suo design semplice, meno componenti e facile integrazione nei processi di produzione.
Interruttore meccanico: in genere più costoso da produrre a causa dell'uso di componenti più complessi e cablaggio individuale per ogni interruttore.
Interruttore a membrana a matrice: altamente resistente, resistente alla polvere, all'umidità e ai prodotti chimici, che li rende ideali per ambienti difficili.
Interruttore meccanico: mentre gli interruttori meccanici, in generale, possono essere soggetti a usura e strappo nel tempo, specialmente in applicazioni ad alto uso.
Interruttore a membrana a matrice: in generale più silenzioso perché non ha l'azione di clic meccanico collegata agli interruttori tradizionali.
Interruttore meccanico: produce spesso clic o suoni acustici durante la pressione, che alcuni utenti trovano soddisfacente ma altri possono trovare distrazione.
Interruttore a membrana a matrice: fornisce feedback morbido e silenzioso e può includere caratteristiche come cupole tattili per una migliore esperienza utente.
Interruttore meccanico: include spesso un feedback tattile più marcato (a "click"), che alcuni utenti preferiscono per la sua chiara indicazione che l'interruttore è stato attivato.
Interruttore a membrana a matrice: altamente salvaspazio, che consente di inserire molti pulsanti in una piccola area. Ideale per dispositivi compatti.
Interruttore meccanico: richiede più spazio a causa della necessità di componenti individuali per ogni interruttore.
