Come costruire una tastiera con interruttore a membrana fai-da-te

Nel mondo tecnologico di oggi, la creazione di dispositivi elettronici personalizzati è più accessibile che mai. Un componente elettronico che puoi costruire sul tuo è una tastiera con interruttore a membrana. I tastiere per interruttori a membrana si trovano comunemente in varie applicazioni, dai telecomandi ai forni a microonde. Sono facili da usare, durevoli e possono essere personalizzati per le tue esigenze specifiche. In questo articolo, ti guidiamo attraverso il processo di costruzione della tua tastiera con interruttore a membrana fai-da-te.

Introduzione ai tastiere dell'interruttore a membrana

Prima di tuffarsi nella nitty-gritty of building una tastiera con interruttore a membrana fai-da-te, possiamo capire di cosa si tratta e come funziona.

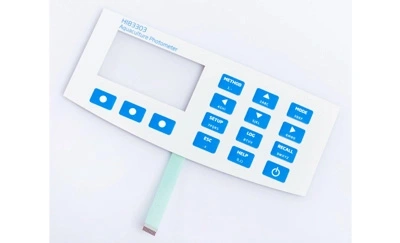

Cos'è una tastiera con interruttore a membrana?

Una tastiera con interruttore A membrana è una interfaccia utente che è composta da più strati di materiali flessibili. Questi strati includono sovrapposizioni grafiche, distanziatori adesivi e membrane conduttive. Quando premi un tasto sulla tastiera, lo strato superiore o la sovrapposizione grafica, contatta lo strato inferiore, che è la membrana conduttiva. Questo contatto completa un circuito elettrico, registra il keypress.

Vantaggi dei tastiere dell'interruttore a membrana

Durata: i tastiere con interruttore a membrana sono resistenti all'usura e allo strappo, rendili di lunga durata.

Personalizzabilità: possono essere progettate con grafica specifica, forme e dimensioni per adattarsi alle tue esigenze.

Efficienza in termini di costi: gli interruttori a membrana sono convenienti per la produzione, rendendo loro un'opzione economica.

Materiali e strumenti necessari

Prima di iniziare il tuo viaggio fai da te, raccogli i materiali e gli strumenti necessari.

Materiali

1. PCB flessibile (circuito stampato)

2. Foglio tastiera a membrana

3. Inchiostro conduttivo o lamina di rame

4. Adesivo

5. Attuatori (pulsanti)

6. Saldatore e saldatura

7. Multimetro

8. Wire

9. Microcontrollore (Arduino, Raspberry Pi, ecc.)

10. Cacciavite

Costruire la tastiera dell'interruttore a membrana

Ora, saliamo al processo step-by-step di costruire la tua tastiera con interruttore a membrana fai-da-te.

Passo 1: progetta il Layout della tastiera

Inizia disegnando il layout della tua tastiera. Scegli il numero di chiavi, le loro forme e i simboli o le etichette che vuoi su di loro. Utilizzare il software di progettazione grafica per creare una sovrapposizione dall'aspetto accattivante.

Passo 2: preparare il PCB

Porta il tuo PCB flessibile e taglia le dimensioni e la forma del tuo tastierino. Assicurati che si adatta all'interno della custodia del progetto.

Passo 3: applica l'inchiostro conduttivo

Utilizzando inchiostro conduttivo o lamina di rame, crea le tracce conduttive sul PCB. Le tracce servono come connessioni tra le chiavi e il microcontrollore.

Passo 4: attacca il foglio della tastiera a membrana

Posiziona il foglio della tastiera a membrana sul PCB, allinealo con le tracce conduttive. Utilizzare l'adesivo per sicuro in posizione.

Passo 5: aggiungi gli attuatori

Collegare gli attuatori (pulsanti) al foglio della tastiera a membrana, direttamente sopra le posizioni dei tasti. Assicurati che si allineino alle tracce conduttive.

Passo 6: connetti al microcontrollore

Utilizzare i cavi per collegare le tracce conduttive sul PCB ai pin di ingresso del tuo microcontrollore. Questo passaggio abilita la tastiera per comunicare con il tuo dispositivo elettronico.

2. Sono tastiere per interruttori a membrana resistenti all'acqua?

Alcuni tastiere per interruttori a membrana possono essere progettati con proprietà resistenti all'acqua, ma dipende dai materiali utilizzati e dal processo di produzione.

3. Quanto tempo ci vuole per costruire una tastiera con interruttore a membrana fai da te?

Il tempo richiesto per costruire una tastiera con interruttore a membrana dipende dalla tua esperienza e dalla difficoltà del tuo design. Può essere necessario poche ore al giorno.

4. Posso utilizzare una stampante 3D per creare gli attuatori per la mia tastiera?

Sì, puoi utilizzare una stampante 3D per creare attuatori personalizzati per la tua tastiera, aggiungendo un tocco personalizzato al tuo progetto.

5. Dove posso trovare altre idee di progetto per l'utilizzo di tastiere per interruttori a membrana?

Puoi esplorare online, comunità di produttori e siti web di elettronica fai-da-te per ispirazione e idee di progetti che includono tastiere per interruttori a membrana.
