Circuito stampato flessibile: processo di produzione, applicazioni e vantaggi

I circuiti stampati flessibili (FPCs) sono trasformati in una pietra miliare nell'elettronica moderna, offrono una flessibilità senza pari e vantaggi salvaspazio. Questi circuiti sono essenziali in vari settori, dall'elettronica di consumo all'aerospaziale. Questo articolo delves nel processo di produzione, diverse applicazioni e i vantaggi dell'uso di FPCs.

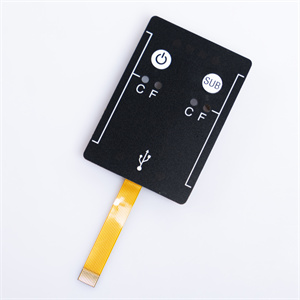

Cos'è un circuito stampato flessibile?

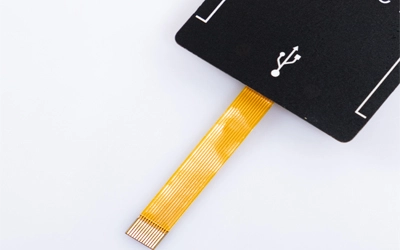

Circuiti stampati flessibili, spesso definiti come circuiti flessibili, sono realizzati con un substrato sottile e flessibile che consente di collegare componenti elettronici in una forma compatta e adattabile. A differenza dei pcb rigidi tradizionali (circuiti stampati), FPCs può piegare, attorcigliare e piegare, rendili ideali per applicazioni in cui lo spazio e la flessibilità sono di primaria qualità.

Processo di produzione di circuiti stampati flessibili

La creazione di un FPC richiede diversi passaggi precisi, ciascuno è essenziale per garantire la funzionalità e la durata del circuito. Ecco una panoramica del processo di produzione:

1. Selezione substrato

La produzione di FPCs inizia con la selezione di un substrato adatto, in genere realizzato con film in poliimmide o poliestere. La poliimmide è preferita per le sue eccellenti stabilità termica e proprietà elettriche, mentre il poliestere viene scelto per la sua efficienza in termini di costi e flessibilità in applicazioni meno difficili.

2. Progettazione del circuito

Una volta selezionato il substrato, il passaggio successivo è la progettazione del layout del circuito. Il software CAD avanzato (progettazione assistita da Computer) viene utilizzato per creare un progetto dettagliato del circuito, inclusa la disposizione di tracce conduttive, pad e qualsiasi vias necessario (connessioni tra gli strati).

3. Applicazione e Imaging fotoresist

Il substrato è rivestito con un fotorista, un materiale sensibile alla luce che definerà il modello del circuito. Il design del circuito viene quindi spostato sul substrato attraverso un processo chiamato imaging. Durante l'imaging, il fotorista è esposto alla luce UV attraverso una maschera fotografica che contiene il modello del circuito. Le aree esposte vengono quindi sviluppate, mantenendo il layout del circuito richiesto.

4. Incisione

Il passo successivo è l'incisione, dove vengono rimossi le aree non protette del substrato, lasciare solo i percorsi conduttivi come definito dal fotorista. Questo processo richiede in genere l'uso di sostanze chimiche che rimuovono in modo selettivo il materiale indesiderato senza danneggiare il substrato di base.

5. Foratura e placcatura

Dopo l'incisione, qualsiasi vias necessario viene forato nel substrato. Questi fori vengono quindi placcati con un materiale conduttivo, come il rame, per creare connessioni elettriche tra diversi strati del circuito.

6. Laminazione e assemblaggio finale

Se il FPC è multistrato, gli strati vengono laminati insieme utilizzando calore e pressione. Questo processo garantisce che gli strati siano incollati in modo sicuro senza incidere della flessibilità del circuito. Alla fine, il FPC è assemblato con qualsiasi componente richiesto, come connettori o rinforzi, per completare il circuito.

7. Test e controllo di qualità

Prima che il FPC sia pronto per l'uso, viene testato in modo rigoroso per garantire che sia conforme a tutte le specifiche elettriche e meccaniche. Il test può includere controlli di continuità, test di impedenza e test di stress ambientale per testare l'affidabilità del circuito.

Applicazioni di circuiti stampati flessibili

FPCs sono incredibilmente versatili e trovano applicazioni in diversi settori. Ecco alcuni degli usi più comuni:

1. Elettronica di consumo

FPCs sono ampiamente utilizzati nell'elettronica di consumo, inclusi smartphone, tablet e dispositivi indossabili. La loro capacità di adattarsi a spazi compatti e di resistere a una piegatura frequente li rende ideali per questi dispositivi. FPCs consente l'integrazione senza soluzione di continuità di vari componenti, aumentando il design più sottile ed efficiente.

2. Industria automobilistica

Nel settore automobilistico, FPCs vengono utilizzati nei display dei cruscotto, nei sistemi di illuminazione e nelle connessioni dei sensori. La loro durata e la capacità di operare in ambienti difficili li rendono adatti per applicazioni automobilistiche, dove affidabilità è critica.

3. Dispositivi medici

Dispositivi medici, come apparecchi acustici, pacemaker e apparecchiature diagnostiche, diDieci si contano su FPCs per le loro piccole dimensioni e flessibilità. FPCs consente a questi dispositivi di essere compatti e leggeri, migliorare il comfort del paziente e la facilità d'uso.

4. Aerospaziale e difesa

Le industrie aerospaziali e di difesa utilizzano FPCs nei sistemi di guida di satelliti, avionica e missile. I circuiti leggeri e la capacità di resistere a temperature e vibrazioni estreme sono vantaggi chiave in tali applicazioni ad alte prestazioni.

5. Attrezzature industriali

FPCs si trova anche in apparecchiature industriali, dove collegano sensori, controlli e display. La loro flessibilità consente loro di essere integrati in macchinari con parti mobili, fornendo connessioni affidabili in ambienti dinamici.

Vantaggi dei circuiti stampati flessibili

I circuiti stampati flessibili offrono diversi vantaggi rispetto ai pcb rigidi tradizionali. Ecco perché FPCs sono sempre più preferiti:

1. Risparmio di spazio e peso

FPCs sono molto più leggeri e sottili rispetto ai pcb rigidi, ideali per applicazioni dove lo spazio e il peso sono di alta qualità. La loro capacità di adattarsi agli spazi ristretti consente un design più compatto ed efficiente.

2. Flessibilità e durata

La capacità di piegare, attorcigliare e piegare FPCs senza rompere li rende altamente durevoli nelle applicazioni che richiedono un movimento frequente. Questa flessibilità riduce anche il rischio di guasto meccanico, prolunga la durata del circuito.

3. Migliore affidabilità

FPCs riduce la necessità di connettori e giunti a saldare, che sono punti comuni di guasto nei pcb tradizionali. Eliminando questi componenti, FPCs offre una migliore affidabilità e riduce la possibilità di problemi di connessione.

4. Maggiore flessibilità del Design

La capacità di progettare FPCs in forme complesse e tridimensionali offre agli ingegneri una maggiore libertà per creare prodotti innovativi. Questa flessibilità di design è particolarmente vantaggiosa nelle industrie come l'elettronica di consumo e aerospaziale, dove sono spesso necessari fattori di forma unici.

5. Produzione economica

Mentre la progettazione e l'impostazione iniziale per FPCs possono essere più costose rispetto ai pcb rigidi, il costo complessivo può essere inferiore nella produzione ad alto volume. La ridotta necessità di connettori e il potenziale per l'assemblaggio automatizzato aiutano a risparmiare sui costi.

I circuiti stampati flessibili sono una tecnologia vitale nell'elettronica moderna, che offrono molteplici vantaggi che li rendono essenziali in un'ampia gamma di applicazioni. Dal loro processo di produzione, che mette in evidenza precisione e affidabilità, ai loro vari usi in tutti i settori, FPCs si erge come una soluzione versatile ed efficiente. Sia in elettronica di consumo, sistemi automobilistici o applicazioni aerospaziali, FPCs forniscono flessibilità, durata e vantaggi di progettazione necessari per soddisfare le esigenze delle tecnologie avanzate di oggi.

FAQs

1. Quali materiali sono comunemente usati in FPCs?
La poliimmide e il poliestere sono i substrati più comuni, con rame utilizzato per gli strati conduttivi.

2. Come si confronta FPCs con i pcb rigidi tradizionali?
FPCs offre una maggiore flessibilità, peso ridotto e una migliore affidabilità, rendili adatti a applicazioni in cui questi fattori sono critici.

3. FPCs può essere utilizzato in ambienti ad alta temperatura?
Sì, specialmente quelli realizzati con substrati in poliimmide, che possono resistere a temperature estreme.

4. Quali sono i limiti di FPCs?
FPCs può essere più costoso per progettare e produrre in piccole quantità e potrebbe essere necessario un processo di assemblaggio specializzato.

5. Quanto dura il processo di produzione di FPCs?
La timeline di produzione varia, ma in genere richiede diverse settimane dal design al test finale, a seconda della difficoltà del circuito.
