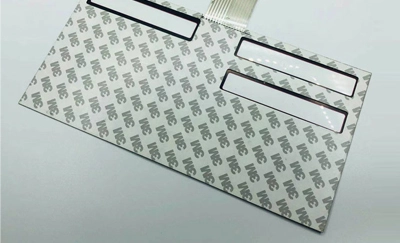

Progettazione di due circuiti per interruttore a membrana

1. Metodo bus pubblico con interruttore a membrana

Il design del circuito dell'interruttore a membrana può essere diviso in due tipi, uno è il metodo bus comune. L'estremità di un contatto di ogni interruttore a membrana è direttamente collegata da un bus e l'altra estremità dell'interruttore a membrana tira fuori diverse linee indipendenti. Questo metodo è comune negli interruttori meccanici a membrana discreti. Ha il vantaggio che ogni interruttore controlla direttamente una funzione dedicata, nel qual caso il segnale finale non richiede ulteriori decodifica nel circuito postale. Gli interruttori a membrana sono in genere adatti solo alle occasioni in cui non ci sono molti tasti di funzione. Quando il numero di interruttori aumenta, non è abbastanza vantaggioso. Allo stesso tempo, il numero di cavi aumenta molto e il numero totale di prese è maggiore del numero di interruttori.

2. Metodo di disposizione dei momenti x-y dell'interruttore a membrana

È una matrice composta da "righe" e "colonne". Nella direzione della stessa fila (che è, la direzione x), non importa quanto sono gli interruttori, una estremità dell'interruttore è guidata da una linea comune. Allo stesso modo, nella direzione dell'interruttore (che è, la direzione a y), una linea comune viene utilizzata per connettersi e uscire con l'altra estremità dell'interruttore, in base al numero di interruttori, in modo che la disposizione della matrice può formare la combinazione x-y di qualsiasi interruttore. È spesso necessario impostare la decodifica nel circuito successivo prima che sia in grado di controllare ogni funzione speciale. Ma questo non è così difficile nel circuito logico.

Come documento di guida per la produzione di processi, la progettazione del circuito dell'interruttore a membrana dovrebbe funzionare per la matrice nel design e l'interruttore a membrana può essere coerente con la posizione della chiave effettiva. Questo può ridurre i problemi di riordinare il cablaggio durante la produzione. Allo stesso tempo, favorisce anche l'ispezione ed evita gli errori. Il modo migliore per esprimere è evidenziare direttamente il contenuto della funzione di ogni chiave nella matrice durante il disegno dello schema elettrico e l'interruttore a membrana dovrebbe essere coerente con la posizione effettiva della chiave, E poi numero i cavi dell'ordine da sinistra a destra, In modo che sia chiaro a colpo di vista. Non è necessario inserire la tabella dei rapporti di cablaggio.

In generale, la parte più complessa di un interruttore a membrana personalizzato dovrebbe essere l'installazione personalizzata. Dongguan Niceone Electronics Technology Co, limitato utilizza la tecnologia all'avanguardia per installare il prodotto. Ogni collegamento ha istruzioni per l'uso per controllare ogni livello. Oltre alle esigenze di etichettatura e branding del cliente, le daremo uno per uno, sei il benvenuto per ordinare i nostri prodotti!
