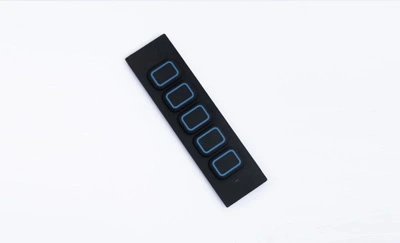

Nel mondo dei componenti elettronici, la domanda di impermeabilizzazione è vitale, specialmente per dispositivi come i tastiere per interruttori a cupola che vengono spesso utilizzati In vari ambienti. Questo articolo esplora i dettagli intricati di come i tastiere per interruttori a cupola possono essere progettati per essere impermeabili, vagliare la struttura del circuito, l'architettura del prodotto e le scelte materiali che aiutano a questa caratteristica essenziale.
I tastiere dell'interruttore a cupola funzionano in base a un meccanismo semplice ma efficace dove una pressa dell'utente sulla tastiera deforma un interruttore a forma di cupola, chiusura di un circuito elettrico. I keypad tradizionali non sono stati progettati per essere impermeabili, ma con la tecnologia avanzata, l'impermeabilizzazione è stata una caratteristica praticabile e spesso necessaria.
Contatti sigillati: la chiave per l'impermeabilizzazione a livello del circuito è di garantire che i contatti sotto gli interruttori a cupola siano completamente sigillati. Questo può essere ottenuto utilizzando un circuito stampato sottile e flessibile (PCB) con uno strato di materiale isolante che impedisce l'ingresso dell'acqua.
Tracce conduttive: le tracce conduttive del PCB, che trasmette il segnale quando l'interruttore è chiuso, deve essere rivestito o incapsulato per prevenire la corrosione e il cortocircuito causati dall'umidità.
Custodia sigillata: l'involucro esterno della tastiera deve essere progettato per impedire all'acqua di entrare nel meccanismo interno. Questo richiede ingegneria di precisione per garantire una tenuta stretta intorno ai bordi e qualsiasi punto di ingresso.
Forma e posizionamento a cupola: la forma della cupola e il suo posizionamento all'interno della tastiera giocano a un ruolo nel deviare l'acqua dalle aree sensibili. Una forma leggermente convessa può aiutare A far scorrere l'acqua dal punto di contatto centrale.
Cupole in gomma siliconica: il Silicone è intrinsecamente resistente all'acqua e può essere utilizzato per creare gli interruttori a cupola da soli. La gomma siliconica fornisce un eccellente equilibrio tra il feedback tattile e le proprietà impermeabili.
Sovrapposizioni in poliuretano: per lo strato superiore della tastiera, il poliuretano è una scelta preferita per la sua durata e proprietà resistenti all'acqua. Può essere modellato per formare una copertura senza cuciture su tutta la tastiera.
Selezione adesiva: la scelta degli adesivi è critica. Deve essere abbastanza forte per mantenere un sigillo per lunghi periodi e in condizioni ambientali variabili.
Stampaggio di precisione: i componenti della tastiera devono essere modellati con precisione per garantire una vestibilità aderente, senza spazi vuoti per l'ingresso dell'acqua.
Protocolli di test: il test rigoroso è essenziale. Questo include test di immersione e esposizioni ambientali simulate per garantire l'integrità impermeabile della tastiera oltre la durata della vita.
Bilanciamento della velocità e della tenuta integrità: aumentare l'impermeabilizzazione spesso richiede di rendere la tastiera più rigida, che può incidere l'esperienza utente.
Vantaggi dei costi: l'impermeabilizzazione richiede materiali aggiuntivi e difficoltà di produzione, che possono aumentare il costo complessivo della tastiera.
La creazione di una tastiera con interruttore a cupola impermeabile richiede una miscela meticolosa di progettazione di circuiti, ingegneria strutturale e scienza dei materiali. Mentre è difficile, è del tutto possibile progettare tastiere con interruttore a cupola che resistano efficacemente l'ingresso dell'acqua, garantiscono funzionalità e durata negli ambienti a tendenza all'umidità.
Per migliorare le capacità impermeabilizzanti dei tastiere dell'interruttore a cupola, la selezione dell'adesivo destro è vitale. Un tipo specifico di adesivo che è adatto A questo scopo è la serie di nastri VHB (molto alta) di 3M's. Inseriamo questa informazioni nel articolo, in particolare nella sezione "selezione del materiale per tastiere impermeabili."
Cupole in gomma siliconica: il Silicone rimane una scelta superiore per gli interruttori a cupola a causa della sua resistenza all'acqua intrinseca ed eccellente risposta tattile.
Sovrapposizioni in poliuretano: il poliuretano viene utilizzato per lo strato superiore della tastiera, fornendo una superficie resistente all'acqua.

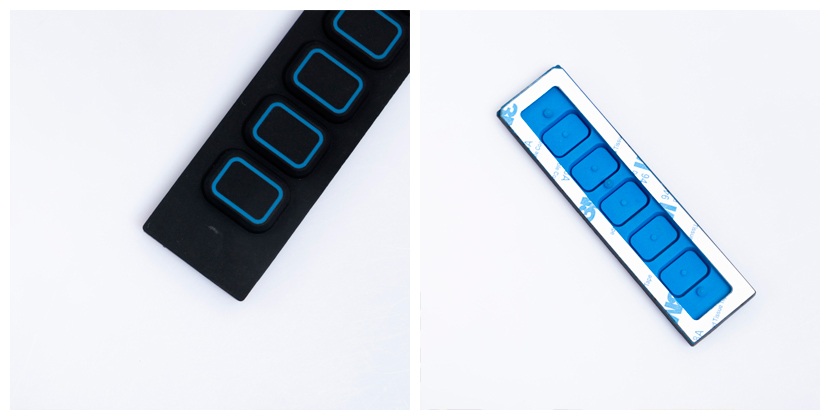

AdesivoSelezione: qui è dove le cose vengono specifiche. Per l'impermeabilizzazione superiore, la scelta del nastro adesivo può fare una differenza significativo. L'opzione altamente consigliata è la serie di nastri VHB da 3M. Questa famiglia di nastri è nota per il suo forte legame e le eccellenti proprietà di tenuta. Tra la serie VHB, il nastro VHB 3M è particolarmente efficace per applicazioni elettroniche che richiedono guarnizioni impermeabili. È un nastro acrilico trasparente, biadesivo e sensibile alla pressione con un alto grado di durata e resistenza all'umidità. La sua capacità di legare a un'ampia gamma di materiali, inclusi metalli e materie plastiche, lo rende ideale per fissare gli strati di una tastiera con interruttore a cupola in un modo che blocca efficacemente l'umidità.
Inserire un adesivo specifico come il nastro VHB 3M nel design dei tastiere per interruttori a cupola migliora in modo significativo le loro capacità impermeabilizzanti. Questa scelta è vitale per applicazioni che richiedono alti livelli di resistenza all'umidità, come tastiere o dispositivi per esterni utilizzati in ambienti umidi.
