Nell'era tecnologica veloce di oggi, la necessità di interfacce utente efficienti non è mai stata più espressa. Questo articolo prende uno sguardo completo agli interruttori a membrana polydome, un componente essenziale nei moderni dispositivi elettronici, spargimento di luce sulle loro affascinanti caratteristiche e applicazioni.

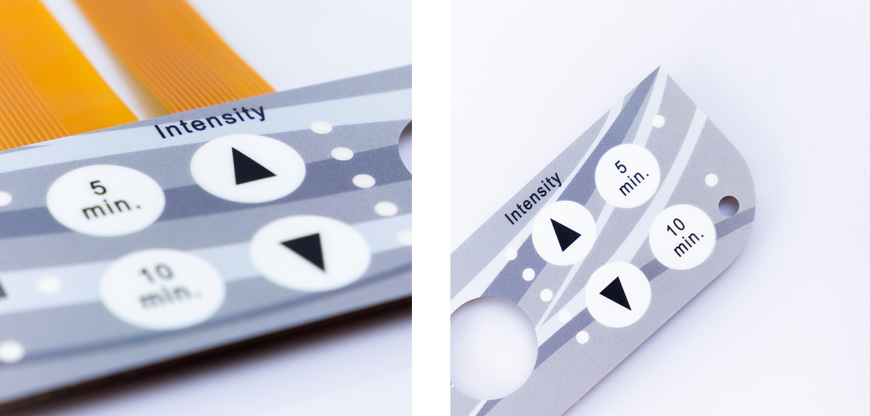

Gli interruttori a membrana Polydome, comunemente definiti come "Polydomes", "riflettono un tipo di interruttore elettrico chiave che si trova in una pletora di dispositivi elettronici, che vanno dai telecomandi alle apparecchiature mediche avanzate. Ciò che li separa è il loro design innovativo, che sposa senza soluzione di continuità funzionalità e durata, rendili parte integrale delle nostre comunicazioni quotidiane con la tecnologia.
Per afferrare veramente il funzionamento degli interruttori a membrana polydome, è indispensabile per capire la loro intricata composizione.
1. Overlay
Al topmost layer di un interruttore a membrana polydome si trova sulla sovrapposizione, funcendo come interfaccia dell'utente. Di solito realizzato con materiali flessibili come poliestere o policarbonato, questo strato serve come punto di interazione per gli utenti.
2. Strato distanziatore
Sotto la sovrapposizione, lo strato distanziatore prende la fase centrale, le aperture dell'alloggiamento che corrispondono ai pulsanti dell'interruttore. Questo strato fornisce la separazione necessaria tra la sovrapposizione e lo strato del circuito, previene gli azionamenti inititent.
3. Strato di circuito
Il vero interruttore a membrana polydome magic of a si dispiega all'interno dello strato del circuito. Qui, tracce conduttive, spesso realizzate in argento o rame, formano collegamenti elettrici intricati. Quando un utente preme un pulsante sulla sovrapposizione, avvia un movimento verso il basso dello strato distanziatore, quindi completa il circuito e registra l'ingresso.
4. The Evolution of tactlity: cupole in poliestere (Polydomes)
Un avanzamento innovativo all'interno degli interruttori A membrana polydome è l'integrazione di cupole in poliestere, comunemente note come "Polydomes." Le cupole vengono create attraverso un processo meticoloso che include la stampa di uno strato di inchiostro conduttivo, di solito una miscela di argento e carbonio, su un materiale in poliestere (PET). Di seguito, le cupole sono modellate in forme semicircolari attraverso l'applicazione della pressione o del calore.
Il nome "Polydome" steli dal loro materiale primario-poliestere. Questo processo di goffratura a caldo, spesso definito come "Polydome in rilievo" imbutisce questi componenti con funzionalità che ricordano le loro controcoppie metalliche.
Le Polydomes sono particolarmente separate dal loro eccezionale feedback tattile. Ogni pulsante di stampa offre un clic soddisfacente, fornendo agli utenti una conferma evidente della loro azione. Le cupole in poliestere mostrano un grado di resistenza all'acqua, garantisce una funzionalità ininterrotta anche in presenza di umidità. Excel anche in resistenza alla polvere, resistenza all'umidità e mostra un'impressionante tolleranza al calore.
I polidomi possono essere più impressionanti, mostrano una notevole stabilità della pressione. Anche quando sono soggette a forza eccessiva durante l'attivazione, mantengono la loro forma e funzionalità, rendili una scelta robusta per una serie di applicazioni.
5. Strati aggiuntivi: Mylar, inchiostro conduttivo e distanziatori
Mylar: posizionato nella parte superiore del Polydome, Mylar è realizzato in PET (poliestere) ed è in genere trasparente o trasparente. Questa trasparenza consente agli utenti di osservare l'inchiostro conduttivo e i distanziatori sotto di esso. Mylar è disponibile in due spessori standard: 0.10mm e 0.125mm.
Inchiostro conduttivo: posizionato sotto l'area semicircolare goffrata di Mylar, l'inchiostro conduttivo è composto da componenti in argento e carbonio. La resistenza dell'inchiostro conduttivo varia inversamente con la quantità di argento usato; Maggiore lo spessore dell'argento, più bassa la resistenza. Gli spessori tipico includono 0.004-0.006mm per argento e 0.005-0.006mm per carbonio.
Distanziatori: distanziatori, realizzati anche da animali domestici (poliestere), si trovano al botTom of the Polydome. Sono in genere bianchi o trasparenti/trasparenti e sono disponibili in due spessori standard: 0.15mm e 0.20mm.
Adesivo in gomma: posizionato sopra il film in poliestere, l'adesivo in gomma è in genere verde e vanta uno spessore di 0.125mm. Può adattarsi saldamente ai tastiere in silicone/gomma e alle sovrapposizioni dell'interruttore a membrana.
Adesivo inferiore: In applicazioni pratiche, se i clienti desiderano fissare il Polydome a un circuito stampato, l'adesivo inferiore aggiuntivo viene utilizzato in combinazione con il distanziatore. In questo scenario, l'adesivo non può essere separato dal distanziatore.
Le cupole in poliestere sono disponibili in tre tipi strutturali essenziali, che servono vari scopi di assemblaggio, simili agli array a cupola in metallo. Questi includono lo stack-up e i dettagli dell'immagine.
Stack-Up a cupola in poliestere Standard (Polydome): gli strati superiore e inferiore non sono adesivi, necessita di un attacco sicuro al prodotto attraverso viti, tastiera/tastiera/pali di posizionamento PCB.
Dopo aver ottenuto informazioni sui principi operativi e aver messo a confronto le cupole in poliestere con cupole in metallo, è indispensabile ascoltare alcune misure di sicurezza per prevenire danni da potenziale a cupole in poliestere:
1. Evitare l'esposizione prolungata alle alte temperature (>40 °C): l'uso prolungato in ambienti ad alta temperatura può produrre cupole in poliestere che perdono la loro elasticità.
2. Evitare l'uso a lungo termine a temperature estremamente basse (<-25 °C): l'esposizione estesa a temperature molto basse può incidere sulla durata del meccanismo a sfera.
3. Limite di utilizzo all'aperto: le cupole in poliestere sono le più adatte per applicazioni interne. L'esposizione estesa alle condizioni esterne può incidere sulle loro prestazioni.
4. Evitare oggetti affilati o duri: evitare di utilizzare oggetti affilati o duri per premere sulle parti superiori della cupola, in quanto ciò può portare a danni alla cupola.
Seguendo questi suggerimenti, puoi garantire la longevità e le prestazioni ottimali delle cupole in poliestere nelle tue applicazioni.
Gli interruttori a membrana Polydome hanno portato a un cambio di modello nel modo in cui intersiamo con i dispositivi elettronici. La loro eccezionale durata, ampie opzioni di personalizzazione e un notevole feedback tattile hanno reso loro la scelta preferita per i produttori in uno spettro diverso delle industrie. Mentre la tecnologia avanzata, possiamo guardare avanti a applicazioni ancora più innovative per questi interruttori versatili in futuro.
1. Sono impermeabili gli interruttori a membrana polydome?
Gli interruttori a membrana Polydome non sono intrinsecamente impermeabili. In ogni caso, possono essere progettati con una sovrapposizione sigillata e un alloggiamento adeguato per migliorare la loro resistenza all'acqua.
2. Gli interruttori polydome possono resistere alle condizioni esterne?
Gli interruttori polydome sono adatti per applicazioni all'aperto grazie alla loro durata e resilienza in condizioni ambientali difficili.
3. Qual è la durata tipica di un interruttore a membrana polydome?
Gli interruttori Polydome hanno una durata della vita che si estende a milioni di cicli, garantisce la loro durata e affidabilità.
4. È facile sostituire gli interruttori polydome in caso di malfunzionamento?
Sì, gli interruttori polydome sono abbastanza semplici da sostituire in caso di problemi. La manutenzione regolare può aiutare a prevenire la maggior parte dei problemi.
5. Posso inserire gli interruttori polydome nel mio progetto di elettronica fai da te?
Assolutamente! Gli interruttori Polydome sono facilmente disponibili per l'acquisto e il loro profilo sottile li rende una scelta eccellente per gli appassionati di fai da te che intraprendono progetti elettronici. Che tu voglia progettare una tastiera personalizzata, un telecomando o qualsiasi altro dispositivo elettronico, gli interruttori polydome offrono una soluzione di ingresso affidabile e user-friendly. La loro versatilità e durata rendono loro una preziosa aggiunta a qualsiasi progetto fai da te.
