Interruttori a membrana Flex argento

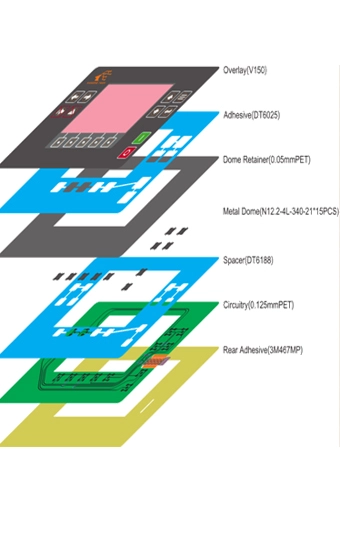

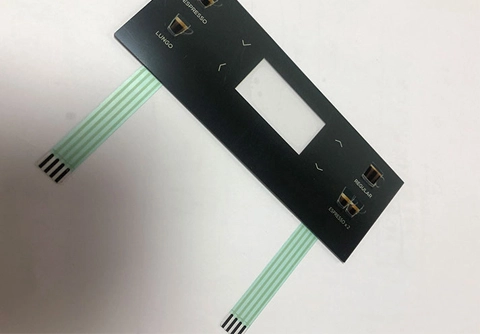

Overlay-il poliestere è di solito la prima scelta per i materiali del pannello interruttori a membrana perché la sua vita sarà un po' più lunga del policarbonato. Se si tratta semplicemente di un pannello invece di un interruttore a membrana, Lexan e poliestere sono anche buone scelte. La sovrapposizione è la forma più intuitivo dell'interfaccia uomo-macchina. Niceone-tech serigrafia o stampa digitale sul retro del materiale e possono essere utilizzati anche in combinazione. Requisiti speciali come l'effetto argento dello specchio sono anche fattibili.

Adesivo sovrapposto-come primo strato di carta adesiva sotto il pannello, l'adesivo acrilico viene di solito utilizzato, in generale, lo spessore è compreso tra 0.125-0.225mm. Se si tratta di una struttura dell'interruttore a membrana LGF (a interruttore a membrana LGF), lo spessore a volte raggiunge 0.64mm.

Questo strato di solito ha tre funzioni: 1. Come fermo della cupola, garantisce che la cupola a scatto dello strato del circuito non formerà il movimento delle schegge a causa di attivazione e chiusura, con guasti del circuito e usura del circuito. 2. Utilizzare inchiostro conduttivo per stampa in poliestere da 0.1-0.125mm, olio di carbonio e inchiostro UV come linea superiore. Questa struttura a strati può anche essere convessa per migliorare il feedback tattile. 3. Può essere utilizzato come strato di schermatura ESD.

Entrambe le linee superiori e inferiori sono stampate con inchiostro conduttivo, il nastro spesso viene utilizzato per separare le linee superiori e inferiori per evitare la conduzione diretta dell'interruttore a membrana. Se il circuito superiore viene utilizzato solo come strato fisso, lo spessore generale dello strato del circuito superiore adesivo sovrapposto lo strato del circuito inferiore dovrebbe essere maggiore di 0.4mm, il pannello comprimerà la schegge per far loro sentire meglio. A meno che il pannello non sia convesso, la struttura a quattro strati è inferiore a 0.4mm.

Lo spessore di questo circuito a strati è di solito 0.1-0.188mm. Può essere stampato con inchiostro, olio di carbonio e inchiostro UV. È possibile installare anche i led. Alcuni pannelli interruttori a membrana scelgono la flessione in rame o il circuito stampato come circuito. Rispetto al poliestere, le loro prestazioni saranno più stabili. Più spesso applicato alle industrie mediche e militari. Se è in rame flex o circuito di stampa come linea, Niceone-tech può anche installare una varietà di componenti sulla linea.

Ci sono molte scelte, ma le più comunemente usate sono la serie 3 m200mp o 3 m300lse. In base ai diversi prodotti della laminazione dell'interruttore a membrana, Niceone-tech consiglia 3 m300lse se ha bisogno di una maggiore viscosità.

Questa struttura a strati viene utilizzata in generale come l'ultimo strato dell'interruttore a membrana, che può rendere la struttura del componente dell'interruttore a membrana più completa. Di solito, la scelta dei materiali è AL, FR4, PC o acciaio. Se è selezionato AL, i dadi o i piedi possono essere aggiunti sul retro del prodotto.
