La parte per completare il lavoro sull'interruttore a pellicola Pan
La cupola in metallo è ampiamente utilizzata. La cupola in metallo è anche la parte più importante per completare il lavoro sulInterruttore a membrana. La funzione principale della cupola metallica è di contattare e scollegare l'alimentazione. La cupola metallica è in genere realizzata in materiale SUS301 o 304. La vita della cupola in metallo è in genere oltre 100,000 volte. La forza è basata sulla domanda. Non utilizzare sotto la temperatura troppo elevata. La temperatura eccessiva incierà fortemente sulla durata della cupola metallica.
La cupola metallica viene utilizzata sull'interruttore a membrana per giocare a un ruolo conduttivo, conduzione del contatto a due poli dell'interruttore a membrana e rimbalzo della propria forza elastica per completare le funzioni di accensione e spegnimento. È energizzato quando la schegge è obliqua e alimentata quando la scheggia rimbalza. Dare al cliente un feedback tattile durante il processo di rimbalzo, con una sensazione specifica (nota: funzionamento corretto, un movimento eccessivo avanti e indietro può far perdere l'interruttore).
L'operazione è troppo frequente.
La pressione è troppo grande, la corsa è troppo alta.
Lo strato isolante è troppo spesso.
La forza operativa è troppo piccola.
L'effetto di questi motivi sull'interruttore a membrana è che se la schegge è forzata troppo dura, la schegge non può essere indietro, con un percorso continuo, il che significa che la cupola in metallo ha funzionato.
L'operazione troppo recente causa il malfunzionamento dell'interruttore e non funziona per un breve periodo. La pressione eccessiva schiaccia direttamente la schegge e continua a lavorare o non lavorare. Se è troppo grande, la cupola in metallo potrebbe non essere in grado di completare il lavoro.
I fattori che abbiamo bisogno di tenere in conto quando si applica la cupola metallica all'interruttore a membrana sono se la cupola metallica può resistere alla pressione di questo prodotto, se la corsa è coerente con questo prodotto, E lo strato isolante non dovrebbe essere troppo spesso.
Le cupole in metallo non sono senza forma e dimensioni fisse. Sono un tipo di prodotti su misura che possono cambiare la forma e le dimensioni in base alle esigenze del prodotto. Le specifiche e le dimensioni della cupola in metallo comunemente usata o della cupola a scatto sono:
Se i vari interruttori sono separati dalle cupole in metallo, perde il suo significato, quindi si dice che le cupole in metallo suonano un ruolo chiave nell'interruttore, ed è stato in seguito noto come interruttori a cupola in metallo e cupola a scatto.
Utilizzato su interruttori a pulsante, interruttori a membrana, tastiere tattili, interruttori autobloccanti, interruttori a cupola in metallo e cupola a scatto.
Per accendere e spegnere, che può dare all'operatore un buon feedback tattile.
In origine, non c' è un nome professionale chiamato snap dome nei primi giorni. E una cupola a scatto è realizzata in materiale metallico. Perché è una cupola, può rimbalzare verso l'alto ed essere concavo verso il basso (convesso e concavo). Il suo stato iniziale è convesso verso l'alto e sarà concavo verso il basso quando l'operatore esercita una forza e poi rimbalza dopo che la forza viene rimossa. Questo tipo di materiale metallico elastico è chiamato uniformemente cupola metallica o cupola a scatto. In seguito, quando gli interruttori a cupola in metallo sono stati inseriti in cina, molte persone sono state utilizzate per chiamare gli interruttori a cupola in metallo. Le cupole in metallo sono anche chiamate cupole a scatto in metallo o cupole tattili in metallo

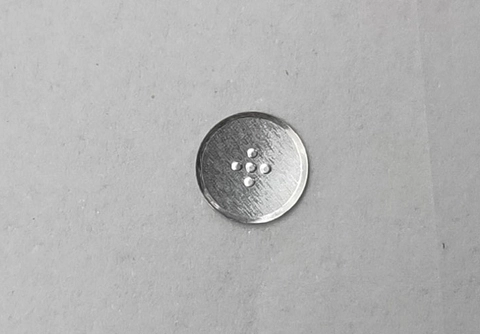

Dimensioni:2.5mm, 3mm, 3.5mm, 4mm, 4.5mm, 5mm. Le chiavi rotonde al momento con tali forme sono molto utilizzate dai clienti.
Forza:90gf, 100gf, 130gf, 160gf, 180gf, 200gf, 220gf, 250gf, 260gf, 280gf chiavi rotonde. I punti di forza più utilizzati sono divisi in questi tipi.
Aspetto:C' è un contatto sulla parte superiore, quattro contatti e cinque pulsanti di contatto, e non ci sono anche punti e un contatto sulla parte superiore. I tre punti a scatto sono uniformemente divisi sul bordo. Le cupole rotonde in metallo sono tutte le chiavi con la corsa più corta a forma di cupola in metallo.
Dimensioni:3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm. I telai per chiavi triangolari hanno attualmente più clienti con questi diametri.
Forza:130gf, 160fg, 180gf, 250gf, 280gf, 320gf, 350gf, la pressione della pentola triangolare è in genere di questi tipi.

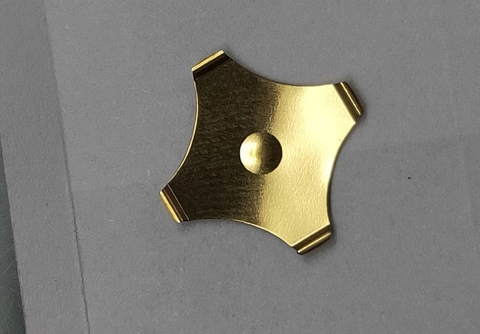

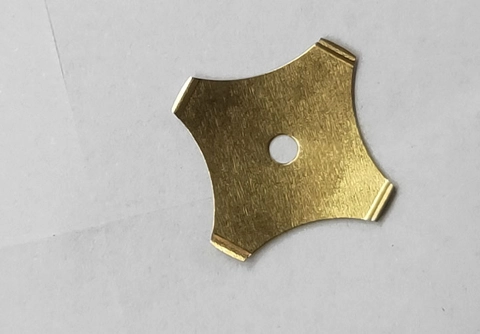

Aspetto:La cupola a scatto triangolare ha due tipi di piedi e senza piedi. Le molle per chiavi triangolari con piedini possono essere saldate direttamente sulla scheda PCB. Ci sono due tipi di punti, uno è con un punto la specie è un punto tra i tre punti circostante.
Dimensioni:5mm, 6mm, 7mm, 8.4mm, 10mm, 12mm, 13mm, i clienti con cupola a scatto a forma di croce utilizzano più di 7 diametri.
Forza:130gf, 180gf, 220gf, 280gf, 350gf, 400gf.
Forma:Non ci sono punti, c' è un punto al centro, quattro punti nella parte superiore e quattro punti a cinque punti.

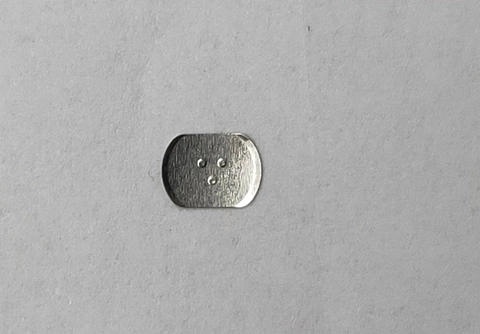

Le fette quadrate rettangolari ovali e quadrilatali vengono utilizzate insieme perché non hanno nessuna differenza di forma e dimensioni.
Dimensioni:3mm, 3.5mm, 4mm, 4.5mm e 5mm.
Forza:100gf, 130gf, 140gf, 160gf e 180gf sono i più utilizzati dai clienti.
Forma:Non ci sono punti, un punto, quattro punti e cinque punti sulla superficie.
Note: è più comune per le padelle triangolari avere i piedi e per forme rotonde, ci sono anche pulsanti con i piedi. I pezzi della padella rotonda hanno una corsa più corta, i pezzi della padella a forma di croce hanno una corsa più grande, l'ellisse ha un diametro inferiore e meno forza, E il triangolo ha una forma che può raggiungere un livello superiore. Può raggiungere 3000gf e tutte le pentole possono essere placcate in argento o stagnate. La vita dei vasi di diverse forme può essere la stessa. La vita dei vasi in cina è in genere tra 100,000 e 700,000 volte.
Come fornitore di interruttori a cupola in metallo, possiamo offrire varie soluzioni di interruttori a cupola, in particolare per tastiera a membrana tattile e PCB. Se hai bisogno di schegge personalizzate, contattaci, come aProduttore di tastiere a membrana, Possiamo anche esportare strati di cupola in metallo personalizzati in base alle esigenze del cliente.
Con l'aiuto della conduttività, la schegge di metallo funziona come un interruttore di alta qualità tra l'utente e il prodotto. Allo stesso tempo, la resilienza stabile della schegge di metallo (ripristina automaticamente dopo la pressatura) viene livellata.
Ci sono quattro forme principali di cupole metalliche: triangolo, cerchio, ellisse e croce, con 1, 4 e 5 contatti sulla parte superiore. Gli adesivi delle cupole in metallo devono essere personalizzati in base alle esigenze individuali, non li usano in modo casuale ed evitare di incidere sulla qualità dei prodotti. È molto conveniente assemblare gli adesivi sul vaso ed è sufficiente attaccare una versione completa. Naturalmente, presta attenzione alla stabilità delle parti conduttive del vaso e del circuito stampato.
Le cupole metalliche sono principalmente nelle dimensioni di 4MM, 5MM, 6MM, 7MM, 8MM e 9MM. Con una forza di 100-600gf (la forza dipende dalle esigenze del prodotto del cliente), i vasi triangolari sono ampiamente utilizzati e includono tutti gli aspetti della nostra vita moderna.
La dimensione della pentola è diversa. La forza può essere impostata su grande o piccola. Se sono necessari requisiti speciali, possono essere utilizzati materiali speciali. La forza può raggiungere circa 3000gf. Il triangolo ha tre piedi e un vertex. Le gambe della padella triangolare possono essere lunghe e senza fine, sono regolate dalle esigenze dei clienti.
Le cupole metalliche sono utilizzate principalmente in circuiti stampati, interruttori tattili, microinterruttori, interruttori a chiave, schede pc e altri prodotti. Ha le caratteristiche del contatto stabile, una buona continuità e un'eccellente sensazione di rimbalzo. Il pezzo triangolare a forma di padella è un ottimo accessorio utilizzato nei principali prodotti elettronici.
I pezzi della pentola possono essere stagnati, argentati, placcati in oro e altri diversi trattamenti superficiali. Diversi trattamenti sulla superficie possono produrre effetti diversi. Ad esempio, la stagnatura può risolvere il problema del riscaldamento senza sbiadire. In aggiunta, placcatura In oro e placcatura In argento sulla superficie aumenta i pezzi della pentola la lucentezza ha un effetto di resistenza.
I pezzi a forma di padella sono realizzati in generale dai clienti con disegni forniti da noi. I tipi di pezzi a forma di padella più utilizzati dagli ospiti sono pezzi rotondi e pezzi di forma ovale, noto anche come pezzi a forma di vita e pezzi a forma di croce. Le fette di padella triangolare e le fette rettangolari hanno diametri da 3mm a 20mm, la resistenza da 100gf a 600gf e le padelle a resistenza speciale possono raggiungere 6000gf.
Il retro del pezzo a forma di padella può essere punteggiato o meno, il pezzo rotondo a forma di padella è in genere cinque contatti e un contatto, alcuni bisogni speciali senza contatto. Al fine di facilitare il montaggio, i pezzi del vaso sono In genere bloccati insieme agli animali domestici, il che non solo facilita il montaggio ma anche posizioni accurate.
Le cupole in metallo sono anche note come schegge di metallo. Il suo nome inglese è fette di cupola del pasto. A volte la gente dice interruttori a membrana. Il nome delle cupole in metallo si basa in generale sul suo scopo. I comunemente usati nell'industria sono chiamate schegge e utilizzati nei telefoni cellulari, la tastiera è chiamata potsticker e la serie switch è chiamata interruttore a membrana. Gli adesivi potstickers monostrato sono in genere adesivi a pagina intera.
Funzionamento Agile, assemblaggio rapido, svantaggi: cattiva esperienza per i clienti, nessuna funzione antipolvere, facile da invasare dalla polvere e causa problemi di contatto. I pezzi a forma di vaso monostrato stanno quindi rendendo più piccoli e più piccoli sul mercato. Solo quando la macchina sigillata Tiebei non richiede la protezione e il funzionamento dei pezzi a forma di pentola, gli adesivi a piastra intera e i pezzi a forma di vaso strutturati monostrato saranno utilizzati. I vantaggi degli adesivi per pellicole a doppio strato sono: antipolvere, durevoli, belli, ecc.
Alto costo, assemblaggio lento, ecc. Le membrane a doppio strato sono ampiamente circolate sul mercato e quasi tutti i prodotti elettronici utilizzano vasi con struttura a doppio strato, come tastiere da gioco, apparecchiature mediche e anche piccoli come i telecomandi. L'immagine a cupola in metallo a strato singolo qui sotto: l'applicazione di film Guozi e adesivi con pellicola Guozi stanno ingrandendo sempre più ampiamente, e attualmente tratta tutti gli aspetti della vita, come il fornello a induzione che vendiamo per cucinare, TV, telecomando per aria condizionata, attrezzatura per telefoni cellulari, scudo per banca, bancomat, I prodotti per apparecchiature mediche, varie serie di pulsanti, interruttori tattili e altri prodotti vengono utilizzati nel vaso.
