Il pannello interruttori a membrana è un piccolo interruttore operativo, ma chi potrebbe pensare che potrebbe giocare a un ruolo così importante in molte industrie elettroniche. Anche se il prodotto è piccolo, il processo di produzione non è semplice. Una sovrapposizione grafica singola ha 3-4 processi, come il layout del film di separazione dei colori, la stampa e l'alta temperatura (120 °C) prima della stampa per restringere il materiale.


Il pannello interruttori a membrana contiene molti tipi di strutture. La struttura più semplice ha quattro strati: pannello, distanziatore, circuito flessibile o circuito temprato, con o senza cupola metallica. Il pannello interruttori a membrana si estende a più tipi di struttura e il processo di produzione corrispondente sarà diverso. Come produttore di pannelli interruttori a membrana, possiamo far sapere ai clienti più informazioni sulla conoscenza del pannello interruttori a membrana, quindi è necessario inserire il processo del pannello interruttori a membrana.

Niceone tech

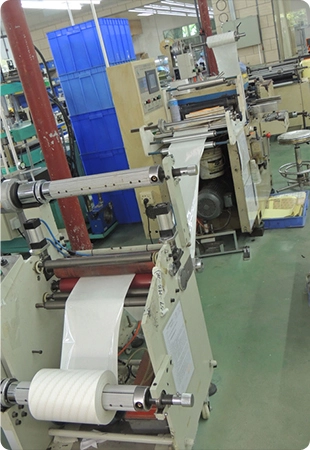

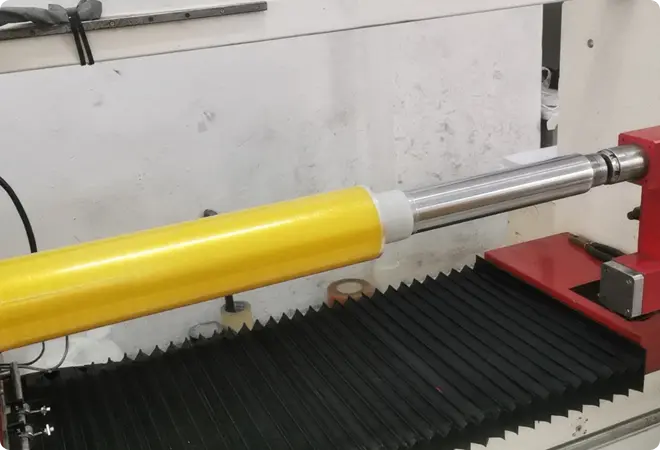

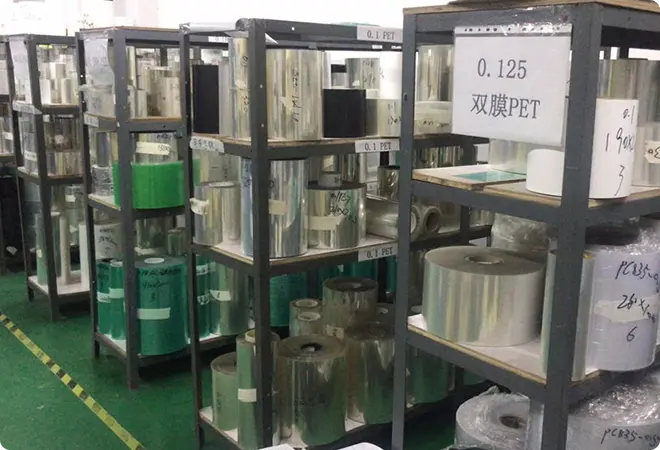

Preparazione di materie prime, taglio e riscaldamento di alcune materie prime

I materiali mainstream inclusi nel pannello interruttori a membrana sono fogli PET o PC come pannello. Il nastro 3M, Nitto e DT viene utilizzato come strati di nastro. La cupola metallica ha placcatura in oro, nichelatura e acciaio inossidabile. Le scelte dei led sono Everlight, Nicomatic e Kingbright. Lo strato centrale utilizza PET o PC come scheda di supporto. La selezione del circuito è che il circuito flessibile argento è composto da poliestere, olio d'argento, olio di carbonio e olio UV. Il circuito stampato con materiale in poliestere deve essere riscaldato ad alta temperatura prima della stampa, in modo che non si restringerà di nuovo a causa della cottura dopo la stampa dell'inchiostro. Se è un circuito flessibile in rame o un circuito di stampa come circuito del pannello interruttori a membrana, questo passaggio non c' è.


La preparazione delle materie prime può garantire che i materiali siano utilizzati entro la data utilizzabile e allo stesso tempo garantire che tutti i tipi di materiali arrivino in ogni reparto corrispondente in tempo, E accelerare i tempi di avanzamento e migliorare i tempi di consegna sul modo di riproduzione. Il taglio è di elaborare il materiale in base alle dimensioni ottimali e il pozzo di taglio può anche massimizzare l'uso del materiale. Il riscaldamento è il primo passo nella lavorazione del materiale del circuito. Evita la deformazione dimensionale a causa del riscaldamento della pasta d'argento del circuito più tardi.

membrane switch technologies
membrane switch keypad
Niceone tech

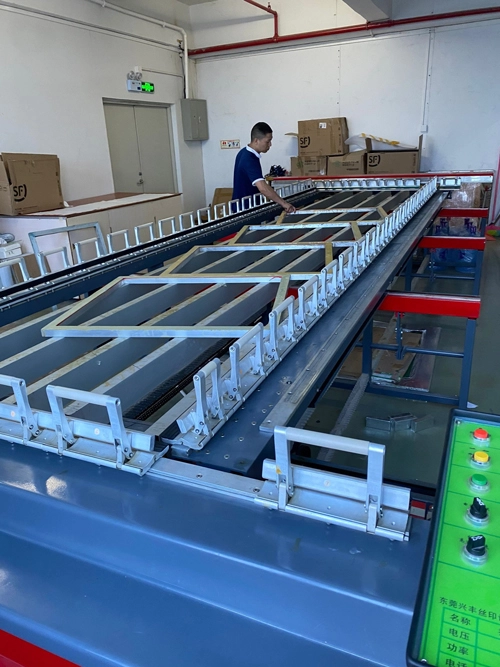

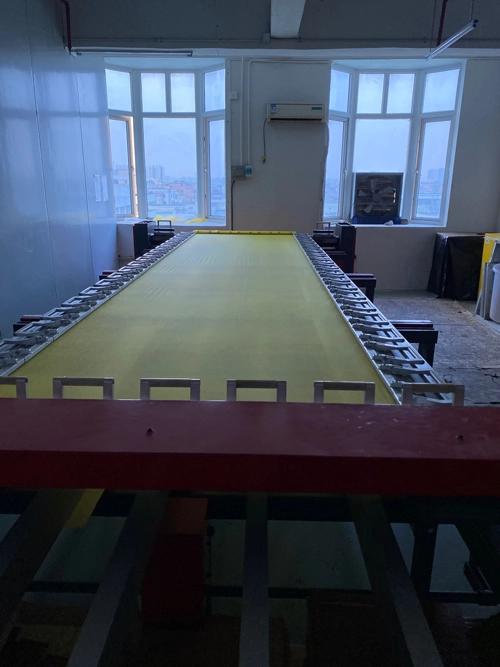

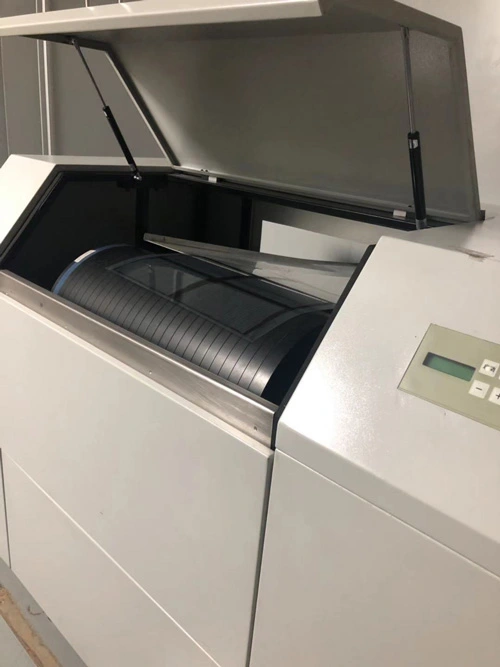

Produzione di serigrafia e serigrafia

La prima impressione è importante per qualsiasi prodotto, e anche il pannello interruttori a membrana. La prima impressione del pannello interruttori a membrana proviene dalla sovrapposizione grafica, quindi gli utensili per la stampa della seta sono molto importanti. Il dipartimento di ingegneria ha bisogno di testare e controllare la separazione dei colori e il layout del film, i modelli di stampa, i caratteri e i loghi se sono diversi dai disegni. Secondo il modello, il carattere e il logo del prodotto, l'operatore deve sapere con quali schermi scegliere, dimensioni dello schermo, ordine dello schermo a colori e così via.


Il personale di ingegneria a prova di attenzione è molto importante, in modo da garantire che tutti i passaggi successivi non siano privi di significato. Maggiore il numero di rete, più chiaro il prodotto stampato, ma la selezione dell'inchiostro corrispondente sarà più rigida e il prezzo corrispondente sarà più alto. Lo smistamento del colore è corretto per evitare che la sovrapposizione grafica si presenti 'ghost shadow'. Le dimensioni dello schermo a seconda delle dimensioni del prodotto, la scelta delle dimensioni più adatte consente ai clienti di ottenere il prodotto più conveniente.

membrane keypad
membrane switch module
custom membrane keypad
Produzione di utensili
Produzione di utensili
Niceone tech

Produzione di utensili

Durante la produzione di stampi per la composizione di film, Niceone-tech produce anche utensili in rilievo e stampi per utensili fustellati contemporaneamente. Utensili in rilievo produce utensili in rilievo CNC o stampi in acciaio inossidabile attraverso l'uso di macchine per incidere e macchine CNC. Utensili fustellati il più comunemente utilizza stampi per utensili assemblati da coltelli in legno e acciaio, che hanno l'effetto di tagliare la forma. A volte i materiali inossidabili vengono utilizzati per produrre utensili fustellati.


Un buon feedback tattile del pannello interruttori a membrana è indispensabile per un buon set di utensili in rilievo. Quando il pannello interruttori a membrana non ha una cupola in metallo, il feedback tattile è migliore, gli utensili in rilievo inossidabile sono la scelta migliore. Quando i requisiti di errore dimensionale sono rigidi e il tempo di consegna delle merci dovrebbe essere più breve, gli utensili fustellati di materiale inossidabile saranno una soluzione migliore.


Gli utensili fustellati vengono utilizzati come fustellatura e punzonatura per la tastiera dell'interruttore a membrana.


Gli utensili inossidabili sono più spesso utilizzati per la goffratura.

Niceone tech

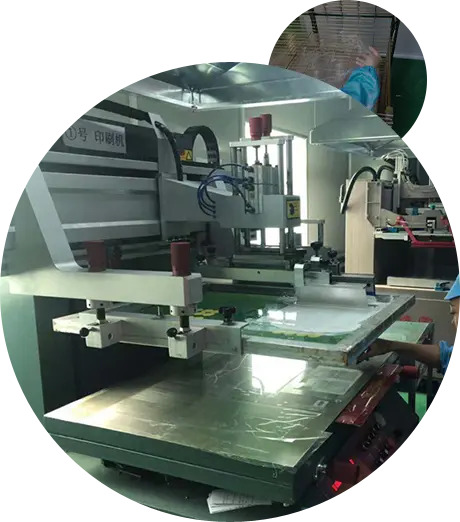

Stampa e asciugatura della seta

Stampa e asciugatura della seta

Prima di stampare il prodotto, è necessario testare l'adesione dell'inchiostro-100 test della griglia. Quando il film è pronto. Deve essere stampato e il modello, il logo e il carattere del film vengono generati in uno schermo. Allo stesso tempo, l'inchiostro viene versato e i colori di stampa vengono regolati in base ai disegni di ingegneria. Ogni volta che viene stampato un colore, il materiale deve essere essiccato ad alta temperatura fino a quando tutti i colori sono terminati. Lo stesso vale per la linea. Prima dei prodotti per lo screening della seta, il nostro personale di stampa controlla tutti i colori per garantire che i colori siano adeguati.


Per la stampa a colori, CMYK viene utilizzato per la regolazione del colore e cosa può fare Niceone-tech dopo la stampa a colori. L'interno è stampato in bianco.


Niceone tech

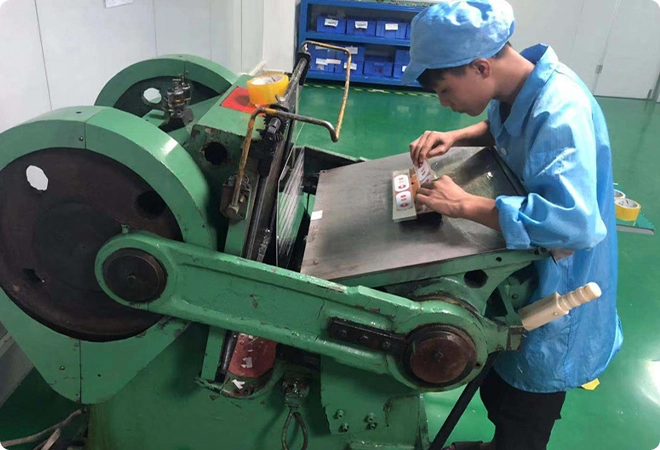

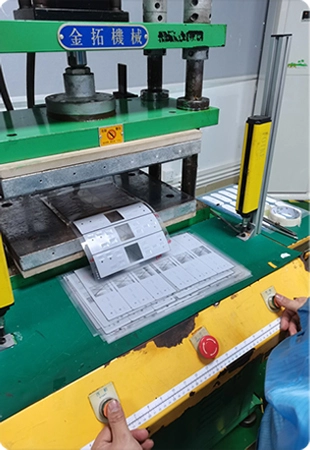

Punzonatura

Dopo che la serigrafia del prodotto è finita, Niceone-tech esegue goffratura e punzonatura. Utilizzare la goffratrice per goffrare la posizione della chiave, la finestra dei led e la posizione che deve essere goffrata. Il materiale deve essere riscaldato prima della goffratura, in modo che l'altezza di goffratura sia più accurata e soddisfa i requisiti della sensazione del corpo. Se l'altezza convessa richiesta è più alta, i requisiti di adesione dell'inchiostro e dello stampo saranno più alti.


Il requisito dell'altezza di goffratura è in genere di 0.3-0.5mm. Se è troppo alto, il materiale è facilmente danneggiato.


Il metodo di punzonatura è in generale la punzonatura automatica, il che è conveniente per l'incollaggio di materiali più recenti.

Punzonatura
membrane keypad supplier
membrane keypad china
Niceone tech

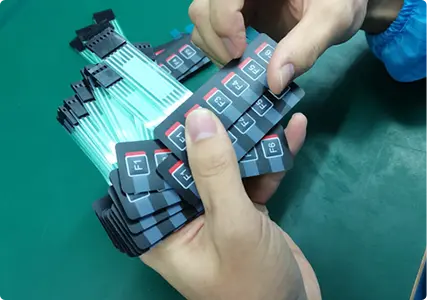

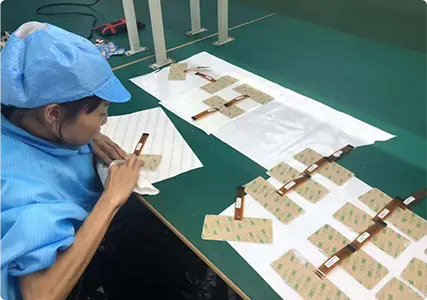

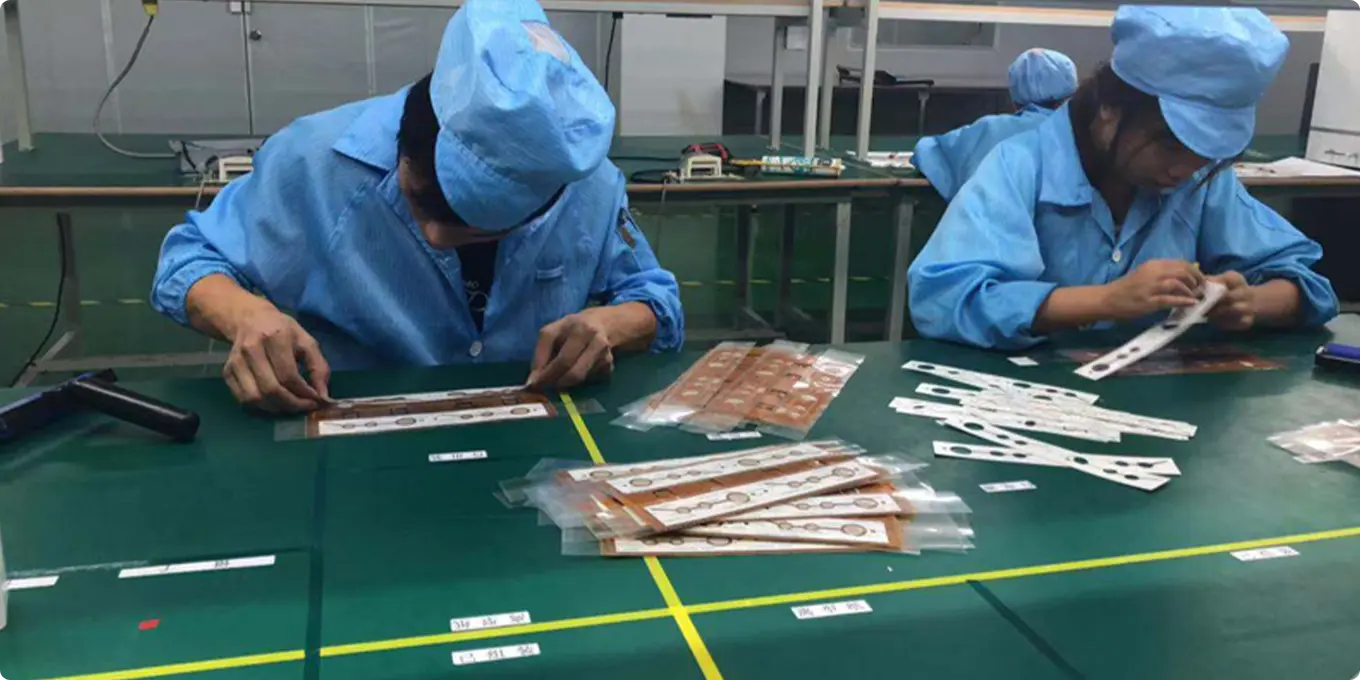

Assemblaggio

Assemblaggio

Quando il materiale strutturale corrispondente del prodotto viene perforato, è necessario adattarsi a tutti gli strati dell'interruttore a membrana-Overlay distanziatore adesivo metallo domel circuit back adesivo. Dal momento che è possibile utilizzare macchinari per la laminazione, un sacco di manodopera sarà consumato qui. La cupola in metallo può essere assemblata manualmente o in metallo.


I passaggi di montaggio includono il montaggio di fori di posizionamento tra i materiali, l'installazione di cupola metallica, l'incastonatura delle maniche terminali, il montaggio di rinforzi all'estremità della linea, E raccordo in mylar alla fine della linea. Se il prodotto ha una lampada, l'operatore deve indossare un anello elettrostatico per evitare che la lampada venga danneggiata a causa di un'elettricità statica eccessiva.

Niceone tech

Ritagliato

Dopo che il prodotto è stato posizionato, deve essere inviato al reparto di stampaggio per lo stampaggio diviso. Il dipartimento di produzione di Niceone-tech gesterà una produzione di prova di preproduzione di 5 pezzi e lascia che il dipartimento di ingegneria confermi che le merci sono coerenti con i campioni prima di passare alla produzione di massa finale. Dopo che la produzione è stata completata, le merci vengono spedite al reparto QC per l'assemblaggio.

Ritagliato
Niceone tech

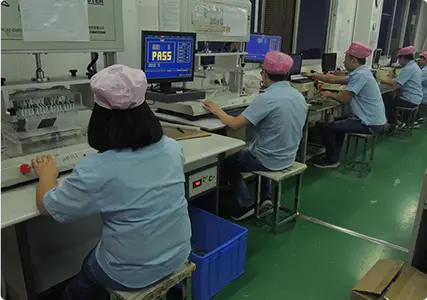

Controllo di qualità

L'ispezione della qualità è l'ultimo passo prima della spedizione. As aProduttore di interruttori a membrana, Abbiamo bisogno di eseguire i passaggi elencati di seguito. Clicca qui per ilInterruttore a cupola in metalloETastiere in silicone.


  • Ispezione del pannello. Rilevamento del numero di colore, se il pannello è graffiato, trasmissione della luce, ecc.

  • Rilevamento delle dimensioni. Assicurati che la dimensione sia entro il margine di errore.

  • La forza e la durata del test della cupola in metallo. Garantire che il carico e la durata soddisfano i requisiti di disegno

  • Test della funzione elettrica. Assicurati che ogni pulsante sia acceso e che la resistenza sia inferiore a 150 ohm

  • Imballare e spedire in base ai requisiti del cliente e dei disegni. Viene fornito anche con l'elenco di imballaggio, rapporto di iniezione, COC, ecc.

microwave membrane keypad
flexible membrane keypad
custom membrane switches keypads
